Конверсия 1/144 Ил-2 с турелью УТК-1

_NW_BEST_ARTICLES

Revell 1/144 Lockheed Martin F-16C Fighting Falcon

Восточный Экспресс 1/144 Boeing 737-300 Авиалинии Кубани

Восточный Экспресс 1/144 Airbus A300B2 AIR INTER

AWM 1/144 Ту-22КД

Звезда 1/144 Ту-134БВ RA-65931

Добрый день коллеги!

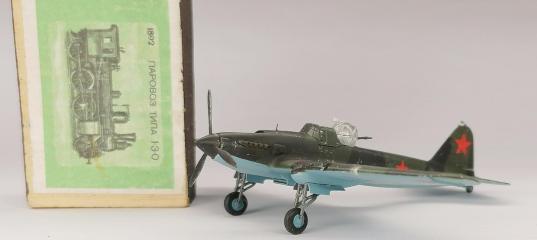

Представляю Вашему вниманию одну из двух запланированных конверсий Ил-2 от компании «Звезда». У меня были запланированы Ил-2 с мотором М-82 и Ил-2 с турелью УТК-1. Первой в работу пошел вариант с турелью. Причиной стало наличие таких турелей , оставшихся от модели ТБ-3 от «Mars Model».

Информации по самолёту не много. Наиболее распространенный вариант утверждает, что «в ноябре 1942 г. авиамастерские 15-й ВА получили задание оборудовать одноместные самолеты Ил-2 оборонительным вооружением. На двух самолетах Ил-2, находившихся в восстановительном ремонте, по проекту авиамастерских были установлены пулеметные турели УТК-1. Испытания в воздухе опытных самолетов показали их хорошие летные качества. Самолеты были сданы в действующий авиаполк». Несмотря на редкость аппарата есть несколько фотографий установленной турели, на которых так же видно металлическую хвостовую часть самолёта. Из этого я сделал вывод что эксперимент с турелью проводился на ремонтном И-2 выпуска 1941 года.

Кардинальной переделки модели я не планировал и делал почти «изкоробку» хотя определённый объём доработок был сделан. Вот их перечень:
1. Замена стволов пушек на металлические;
2. Замена ПВД на металлический;
3. Замена весовых балансиров элеронов на металлические;
4. Установка стволов пулемётов ШКАС;
5. Установка фары с «лампочкой»»
6. Установка лючков из фольги на верхней и нижней поверхностях крыла;
7. Прорезание и минимальное оборудование ниш шасси;
8. Изготовление стоек шасси и их подкосов;
9. Изготовление крышек ниш шасси;
10. Имитация БАНО;
11. Прорезание канала воздуховода к радиатору с установкой стабилизатора потока;
12. Полная переделка подфюзеляжного блока радиаторов;
13. Прорезание каналов выхода воздуха по бокам капота;
14. Изготовление фильтра заботника карбюратора;
15. Установка турели УТК-1;
16. Изготовление пулемёта УБТ;
17. Установка узлов крепления тросовой антены;
18. Установка тяги триммера руля поворота;
19. Установка весового балансира руля поворота;
20. Расшивка и клёпка.
Модель окрашена красками и лаками «Акан». Потертости металла – гелевая ручка Crowm, «обгадинг» - различные пигменты и мелкотертая пастель.
Вот в целом и всё. Готов получить замечания.

Просмотров: 3018
Опубликовано: 30.11.21 07:01

» Автор
club-m
Опыт:	13890
Репутация:	+196

Academy 1/48 Ил-2 Штурмовик

Tamiya 1/48 Ил-2 - Двадцать раз должен был погибнуть

Tamiya 1/72 Ил-2М тип 3

Звезда 1/144 Ил-2М - Штурмовик из игровой фишки

Звезда 1/48 Ил-2 - А теперь - Горбатый!

Tamiya 1/72 Ил-2

Дако/Моделист 1/72 Ил-2 - конверсия с турельным пулеметом ШКАС

Звезда 1/48 Ил-2 1941

Pavel_P 01.12.2021 - 11:45
Тема: Конверсия 1/144 Ил-2 с турелью УТК-1

Впечатлило, Звездинский Ил-2 типичная фишка, с ней надо повозиться.

pirovskikh 01.12.2021 - 11:58

Полковник
А к моделисту не претензий, у него руки откуда надо. Ему бы еще исходник с литьем чуть получше...

club-m 01.12.2021 - 16:57

Полковник, Pavel P, pirovskikh, спасибо большое коллеги!
Александр, я рад бы пользоваться нормальными исходниками, да где их взять по моей тематике (Опытные и экспериментальные самолёты СССР 1925-1950). Нормальными я считаю только четыре : ТБ-3 от Mars Model, Як-1 от NordStar, И-16 от "Звезды" (но пластик не очень) и Р-5 от AMG (его ещё не пробовал). Остальное не радует... Остаётся самоделить.

pirovskikh 02.12.2021 - 05:36

club-m
А модели Армори - Як-1Б, И-15бис и И-16?
У Кр есть 1/144 лавки,
Уты от Микромира,
Onego models прямо радует
Бренган делает Яков и Кобру

Или это все пройденный этап?

club-m 02.12.2021 - 06:58

Александр, поехали по порядку:
Армори - модели более-менее копийные, но крайне грубые. "Суперпровисание полотна", "суперрасшивка", ужасное схождение деталей.
КР - честно говоря нормальные в руках не держал. Так что, обоснованных претензий нет. Сейчас пилю из обломков КР и Звезды Ла-5ФТК.
Микромир - Что УТ-ы, что Як-11 - дрова. Сделать из них хорошие модели конечно можно, но не благодаря производителю, а вопреки.
Бренган - Кобра не входит в мой круг интересов а Як, как мне кажется у Норд Стара лучше. Впрочем это только моё мнение.
Впрочем, низкий поклон всем им за то что в громадном потоке "мессеров" и "спитфайров" появляются и модели отечественных самолётов.
Что касается Onego models, то это - я... Сказал и смутился...) Недостатков хватает и здесь... Сейчас выходит Ил-20. Там вроде бы косяков серьёзных нет. Но подожду мнения коллег.

Michael_XIII 02.12.2021 - 07:22

Бренган делает Яков и Кобру
Як-1 - перепак пластика НордСтара ;-) Trust me, I'm dolphin (c)

А вот Кобру неа - все грустно и не похоже. Уж лучше F-toys

>А модели Армори - Як-1Б,
Не видел, жду. Навскидку по фото - достойно

> И-15бис
Очень неплохо, мне понравилось

>и И-16?
Очень сложно и грубоватая поверхности. Не осилил, хотя руки вроде растут оттуда откуда предполагалось

>У Кр есть 1/144 лавки,
Неплохо, хотя простовато и грубовато местами. Из неприятных моментов - сложно-непохожий винт

>Уты от Микромира,
Вроде неплохо выглядит

pirovskikh 02.12.2021 - 07:32

Я делал ути-4 из Армори. Не сказал бы, что у них прямо бяка-бяка
http://scalemodels.ru/modules/forum/viewtopic.php?t=68113&highlight=

Добавлено спустя 2 минуты 34 секунды:

Армори - модели более-менее копийные, но крайне грубые. "Суперпровисание полотна", "суперрасшивка", ужасное схождение деталей.
Микромир - ... - дрова. Сделать из них хорошие модели конечно можно, но не благодаря производителю, а вопреки.
Что касается Onego models, то это - я... Сказал и смутился...) Недостатков хватает и здесь...

Я вот этот разгром модельных фирм читаю от того самого человека, который Про Ил-2 написал:
"1. Замена стволов пушек на металлические;
2. Замена ПВД на металлический;
3. Замена весовых балансиров элеронов на металлические;
4. Установка стволов пулемётов ШКАС;
5. Установка фары с «лампочкой»»
6. Установка лючков из фольги на верхней и нижней поверхностях крыла;
7. Прорезание и минимальное оборудование ниш шасси;
8. Изготовление стоек шасси и их подкосов;
9. Изготовление крышек ниш шасси;
10. Имитация БАНО;
11. Прорезание канала воздуховода к радиатору с установкой стабилизатора потока;
12. Полная переделка подфюзеляжного блока радиаторов;
13. Прорезание каналов выхода воздуха по бокам капота;
14. Изготовление фильтра заботника карбюратора;
15. Установка турели УТК-1;
16. Изготовление пулемёта УБТ;
17. Установка узлов крепления тросовой антены;
18. Установка тяги триммера руля поворота;
19. Установка весового балансира руля поворота;
20. Расшивка и клёпка."

Или это разные люди?

club-m 02.12.2021 - 07:51

Александр, а где Вы видите разгром? Вы ранее писали о хороших исходниках. Я в этом контексте и ответил. А приложив руки можно сделать модель из любого набора. И даже без него.
Как я уже сказал, огромное спасибо всем этим производителям за внимание к отечественной авиации!

Добавлено спустя 8 минут 18 секунд:

Про И-16 от Армори. Конечно не бяка-бяка, но стыкуемость очень неприятная, а в сравнении с И-16 тип 24 от Звезды, картина довольно грустная... Хотя я тоже трижды использовал Арморивских И-16 тип 5. Два для изготовления И-16 тип 4 для "Звена" и один переделал в тип 9.

Michael_XIII 02.12.2021 - 07:55

>Я делал ути-4 из Армори. Не сказал бы, что у них прямо бяка-бяка
Сделано

Не в обиду - у меня внутренние требования к поверхностям моделей в 144 очень высокие. Поэтому Ишака отложил, когда понял что не достигну своей планки. Когда достигну нирваны - вернусь. Отложил - как и комплект со смоляным двигателем, оружейными отсеками, кабиной и закрылками для 1/144 Спитфайра. ;-)

Та же линейка мессеров у Армори на порядок выше ишака

pirovskikh 02.12.2021 - 08:52

Та же линейка мессеров у Армори на порядок выше ишака
Разница в годах выпуска между ними большая?
