GWH 1/48 Douglas TBD-1A Devastator

Всем привет! Представляю свою очередную модель, сборка которой растянулась на целый год с большими перерывами.

Douglas TBD-1A Devastator («Опустошитель») — американский трёхместный палубный торпедоносец и бомбардировщик.
Первый полёт прототипа XTBD-1 состоялся 15 апреля 1935 года. Серийное производство началось в 1937 году. 21 июня 1939 года, самый первый серийный самолет (№ 0268) доставили на Морской Авиационный завод в Филадельфии для переделки в гидросамолет в качестве эксперимента. Переделка была произведена к 14 августа 1939 года, и самолёт получил обозначение TBD-1A. Вместо шасси, на системе алюминиевых стоек и подкосов, была установлена пара поплавков, длиной около 8,84м, с курсовыми рулями. С самолёта были демонтированы посадочный гак и хвостовой подфюзеляжный посадочный огонь.
Испытания начинались на базе в Анакосте, и завершались на базе Гоулд-Айленд, Ньюпорт, на острове Род-Айленд. Результат испытаний, оказался положительным и TBD-1A был предложен Голландии в качестве берегового патрульного бомбардировщика. Однако, переговоры были прерваны немецким вторжением в Голландию в 1940 году. Флот США также не заинтересовался машиной, поэтому проект был закрыт.



Позже, с мая 1942 года по май 1943 года гидросамолёт использовался для проведения испытаний усиленного крыла и по улучшению характеристик торпеды Mark 13. 22 сентября 1943 года TBD-1A был исключен из списков и на следующий день списан.



Модель этого интересного самолета была выпущена фирмой Great Wall Hobby в популярном масштабе 1/48. Модель имеет хорошую детализацию и собираемость, комплектуется набором травления и окрасочных масок. Набор позволяет собрать самолет со сложенными консолями крыла, при этом, имеются детали кронштейнов отлитые из металла. Так же, предлагаются прозрачные детали сдвижных частей фонаря кабины из отдельных частей, что позволит сделать фонарь открытым в разных вариантах. Но, чрезмерная толщина этих деталей, свела на нет все эти преимущества, и открытые детали фонаря будут смотреться неестественно.
К сожалению, разработчики модели не учли, что прототип выглядел по неодинаково в разные периоды своего существования. В результате, инструкция предлагает сделать модель, соответствующую состоянию на 1939 год, но почему-то с нанесенным кодом 2XD1, причем только с одной стороны. На второй борт элементы декали отсутствуют. Видимо, их свели с толку немногочисленные фотографии, такие как представлены выше.
Я же, решил отступить от инструкции, и сделать модель более похожей на фотографии, соответствующие более позднему периоду. Поэтому, на модели отсутствует телескопический прицел, антенна КВ радиостанции и ее мачта. Недостающие элементы декали были напечатаны на декальной бумаге, а продольные полосы накрашены. Наверняка, с заменой радиооборудования и прочими экспериментами, менялась комплектация приборов внутри кабины. Однако, никакой информации на этот счет найти не удалось. Поскольку, этот борт был первым и выпущен в начале 1939 года, кабина экипажа не окрашивалась и была цвета алюминия. Но, вполне вероятно, что к 1942 году кабину уже перекрасили в Interior Green.

Сборка модели проходила достаточно легко. Сходимость деталей хорошая, шпаклевка не понадобилась вовсе, только швы были промазаны Mr.Surfaser и обработаны. Маски из комплекта использовать не удалось, поскольку они неверного размера и слишком плотные. Маски на остекление были вырезаны из синего скотча Tesa. Модель была загрунтована, окрашена красками Акан и Mr.Hobby. Подробно описывать процесс не имеет смысла, все будет понятно из фото.

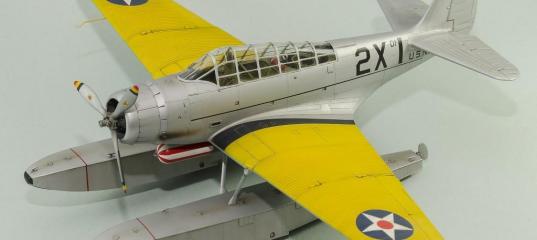

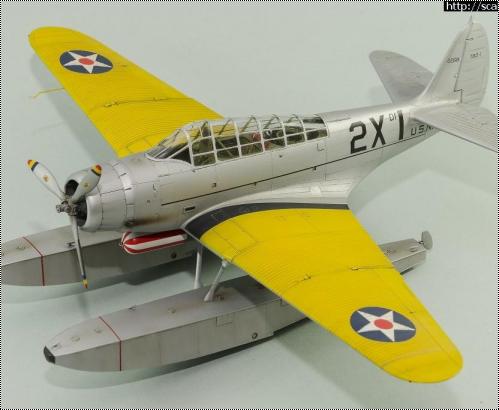

И в заключение, итоговые фото:






С уважением, Виталий.

Просмотров: 5576
Опубликовано: 16.11.16 09:01

» Автор
Geophysicist
Опыт:	2800
Репутация:	+249

Обзор Monogram 1/48 TBD-1 Devastator

GWH 1/48 Douglas TBD-1 Devastator

Airfix 1/72 Douglas TBD-1 Devastator

Hasegawa 1/72 Brewster F2A-2 Buffalo

Eduard 1/48 F6F-3 Hellcat - Я подбит над Бонинами

Hasegawa 1/48 F6F Hellcat

Siga Model 1/72 Martin АМ-1 Mauler

Trumpeter 1/32 F4U-1D Corsair

Amouse 16.11.2016 - 17:33

модель отличная, фотосессия на черном фоне - выигрышная! Чтобы совсем не сахарно было - фотки кабины надо покрупнее делать, чтобы детали были видны.

По декалям подскажите если не трудно - что за декальная бумага и как на ней печатать?

Terekchin Dmitrij 16.11.2016 - 22:25
Тема: GWH 1/48 Douglas TBD-1A Devastator

Хорошая модель, очень понравилась.

Вячеслав_Демченко 16.11.2016 - 22:34

Видел эту модель вживую, правда, мельком. Но, всё равно, впечатляет!
Молодец!
Скажите , а так аккуратно нарезать маски из синей Тесы как получилось? Подозреваю, что ножом.

Венедикт 17.11.2016 - 03:23

Получил огромное удовольствие от просмотра. Спасибо.

Fomin 17.11.2016 - 09:23

Шикарная модель!

Roman-Nord 17.11.2016 - 09:50
Тема: GWH 1/48 Douglas TBD-1A Devastator

Салют,всем!
Отличная работа! Модель - конфетка!

Geophysicist 17.11.2016 - 22:51

Всем Спасибо за отзывы!
Я сейчас в отъезде, пишу с телефона, что крайне не удобно.
Вернусь, всем отвечу.

Geophysicist 20.11.2016 - 23:25

Скажите , а так аккуратно нарезать маски из синей Тесы как получилось? и криволинейные поверхности так аккуратно прорезаны -класс!
Ключевое слово - аккуратно :) Технология, много раз обсуждалась. Кусочек скотча наклеивается на проем остекления. Остро заточенным карандашом прочерчивается контур проема. Потом на коврике для резки аккуратно вырезается модельным ножом. Долго, но не сложно. :)

ОЗ на крыльях декаль? Если да, не было проблем с привариванием на гофр?
Да, это декаль. Приваривать пришлось в несколько заходов, но это проще, чем вырезать овальную маску для покраски, чтобы ОЗ получился круглым, с учетом гофра.

По декалям подскажите если не трудно - что за декальная бумага и как на ней печатать?
Бумага . Изображение печатается на лазерном принтере, переводится на модель как обычная декаль.

Amouse 22.11.2016 - 14:10

.

По декалям подскажите если не трудно - что за декальная бумага и как на ней печатать?
Бумага . Изображение печатается на лазерном принтере, переводится на модель как обычная декаль.

о, спасибо. А технология печати? Какой нужен принтер, с каким качеством печати? Пленка тонкая, как принтер ее ест?

Geophysicist 22.11.2016 - 23:07

А технология печати? Какой нужен принтер, с каким качеством печати? Пленка тонкая, как принтер ее ест?
Технология печати такая же, как и печать на обычной бумаге. Принтер нужен лазерный, качество зависит от вашего кошелька :) У меня обычный бытовой цветной лазерник с четырьмя картриджами. Максимальное разрешение 1200 ppi. Этого хватает, для большинства случаев. Тонкая пленка нанесена на плотную бумагу через клеевой слой. Так что, принтер ест не пленку а бумагу. Важно, выставить в настройках принтера, подходящий тип бумаги.
