Trumpeter 1/48 МиГ-23 МЛД

Лучшие статьи

ARK Models 1/48 Як-52 ДОСААФ СССР

Звезда 1/48 Лавочкин Ла-5 Кожедуб

Eduard 1/48 Bf.109G-6

АМК 1/48 L-29 Дельфин

Special hobby 1/48 Fokker b.II

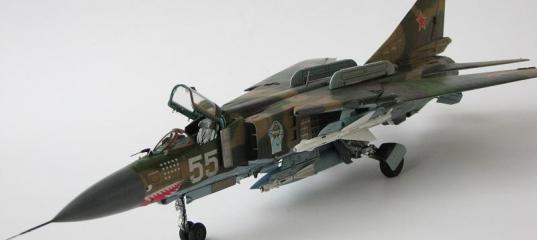

Моя крайняя законченная модель. Набор,Trumpeter MiG-23ML конвертированный мной в версию МЛД.

На самом начальном этапе постройки заменил абсолютно неверный носовой конус на самодельный.

Была исправлена неверная в сечении в верхней части форма ВЗ, накатанна хорошо видимая на них клепка, изготовлены усиливающие
накладки,
изготовлены клапана вентиляции двигателя,прорезаны вход/выход турбостартера, скорректирована форма и размер антенн "Репер", изготовлены посадочные фары, с нуля сделаны створки шасси на колеса,фишка МЛД "клыки" на НЧК.

В процессе создания модели использовался афтермаркет.Травление Eduard,смола Aires для ниш шасси,сопла и кокпита,ПВД от польского Master.
Единственное что встало без проблем,это ниши.

Смоляное сопло было меньше посадочного размера примерно на 0,8 мм,пришлось стачивать пластик по кругу.
Смоляной кокпит вообще "песня",он короче чем нужно примерно на 4мм.Пришлось его пилить,удлиннять,переносить боковые панели,центральную консоль,РУС.Работа не для слабонервных.Из-за этого на фото кокпита видна некая легкая нуаккуратность.
На сколько позволил злополучный кокпит,на столько скорректировал угол наклона проема откидной части фонаря.Сам фонарь вакушный от Ciro.

Так-же пришлось самому изготовить увеличенный пилон под центральный бак (сам бак взял от МиГ-21 Eduard),и не входящии в набор МЛ блоки отстрела ловушек БВП-50-60 ,с пропорциями которых (по высоте) я к стыду своему ошибся,за что и был поруган коллегами на форуме.
В целом сама постройка модели прошла без особых проблем,все стыковалось довольно достойно.
Декали использовал из конверсионного набора KAZAN,любезно подаренные мне другом Володей,известным на форуме под ником Musikaze,за что премногая ему благодарность.

Окрашенно традиционно химией Gunze.

p.s. Надеюсь что не сильно утомил своим корявым русским,писать на котором,год от года к сожалению становиться все тяжелее .

Просмотров: 17527
Опубликовано: 3.5.15 11:01

» Автор
GASENKAMPF
Опыт:	7120
Репутация:	+407/–3

Trumpeter 1/48 МиГ-23М

Trumpeter 1/48 МиГ-23М второй заход

Trumpeter 1/48 МиГ-23М

Trumpeter 1/48 Миг-23М

Trumpeter 1/48 МиГ-23МЛД

Trumpeter 1/48 МиГ-23МЛ - конверсия в МЛД, попытка №1, заказ

Trumpeter 1/48 Миг-23С - кнут для агрессора

SHUM_IL_IN 05.05.2015 - 10:57
Тема: Trumpeter 1/48 МиГ-23 МЛД

Большой объём работ и на выходе здоровский МиГ. Спасибо автору.

биркетMAN 05.05.2015 - 16:27
Тема: Trumpeter 1/48 МиГ-23 МЛД

отменный мигарь

GASENKAMPF 05.05.2015 - 19:09

Спасибо всем за отзывы!!!

Soloveichik 10.01.2016 - 13:07
Тема: Trumpeter 1/48 МиГ-23 МЛД

Прекрасная модель. Не подскажите как изготовить носовой конус (буду делать МЛ) ?

GASENKAMPF 11.01.2016 - 20:27
Тема: Re: Trumpeter 1/48 МиГ-23 МЛД

Прекрасная модель. Не подскажите как изготовить носовой конус (буду делать МЛ) ?

Спасибо !
Я точил на токарнике из пластмассового прутка.

фантом222 12.01.2016 - 16:36

Я взял.из набора Су-27 от БЕРКУТ в 1:72-как родной встал :mrgreen:

Wild Weasel 12.01.2016 - 16:44

из набора Су-27 от БЕРКУТ в 1:72
Можно посмотреть результат, что получается?
А то такой конус у меня есть только в собранной модели - уж если курочить готовую модель (пусть и кривую), то хотя бы знать, ради чего :roll:

фантом222 13.01.2016 - 02:03

Да можно конечно,
