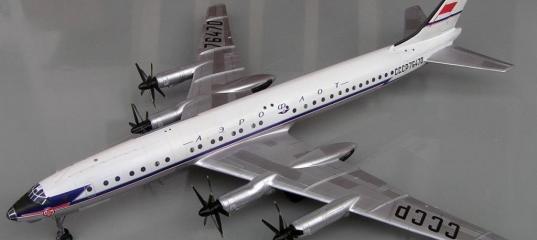

RusAir 1/144 Ту-114 Аэрофлот

Лучшие статьи

Звезда 1/144 Ту-134А - Записки изкоробочника

Revell 1/144 Су-47 Беркут

Valom 1/144 Dassault MD 450 Ouragan (IAF)

Snake Model 1/144 ЛМС-901 Байкал

Самодельный 1/144 Яковлев А.С. Вертолёт ЭГ (Ш)

Здравствуйте, уважаемые коллеги! Модель этого лайнера я мечтал построить с детства.

Сначала подразумевался, конечно, пластикарт в масштабе 1/100. Но модель тогда найти не удалось. Достать пластикарт тогда, в 80-е, было нереально. А теперь, естественно, есть модель RusAir и масштаб 1/144. И только сейчас эта мечта стала явью. В целом, в 2013 году сбылись мои давние мечты построить: Ил-14, Ту-104, ну и, конечно, Ту-114.

Работа над моделью доставила удовольствие. Хотя, конечно, не все получилось. Например, не получилось так, как надо исключение бликования граней расшивки. Не темперы, не пигментов достать не получилось, а попытки сделать другой краской не привели ни к чему хорошему.

Сборка

Первое, что я делал, это ниша переднего шасси:

Она сделана полностью, ибо очень большая и хорошо видна, а в наборе дана схематически.

Далее ниша задней стойки. Это не стойка шасси, а скорее противоударный костыль, который есть на многих самолетах.

Склеенный фюзеляж из четырех частей:

БАНО на крыльях:

Группа двигателей они делались на неприклееном крыле, ибо это довольно сложный узел и вертеть всю модель, обрабатывая его, очень сложно.
Последовательность сборки была следующей:

Наживляем крылья к фюзеляжу. При этом крыло устанавливается точно по углу стреловидности, углу атаки. По углу V может быть небольшая погрешность из за слабых привязок, но это, как мне кажется, не очень существенно. Точно установим позже.
Наживляем крайние двигатели к крыльям, опорные части, выдерживая углы.
Приклеиваем передние части крайних двигателей к опорным, выдерживая углы.
Снимаем крайние двигатели, шпаклюем швы, шлифуем, восстанавливаем / делаем расшивку.
Приклеиваем крайние двигатели к крылу, выдерживая углы. Не шпаклюем пока.
Подсоединяя внутренние двигатели к крыльям, устанавливаем нужный угол между частями внутренних двигателей так, чтобы был нужный угол в системе двигатели - фюзеляж. Склеиваем обе части внутренних двигателей. Наживлять их не обязательно, ибо удобно держать, прижимая к крылу.
Снимаем внутренние двигатели, шпаклюем швы, шлифуем, восстанавливаем / делаем расшивку.
Приклеиваем внутренние двигатели к крылу, выдерживая углы. Не шпаклюем пока.
Снимаем крылья. Шпаклюем стыки двигатели - крыло.
Приклеиваем и шпаклюем киль.
Приклеиваем и шпаклюем стабилизаторы.
Приклеиваем и шпаклюем крылья.

Далее винты

Они стачивались по толщине в несколько раз, ибо технология не дает их отлить достаточно тонко, а слишком толстые они не смотрятся.



Покраска, выделение панельного эффекта, ибо без этого металлик не смотрится.

Шасси

Основные стойки делались с нуля, передняя дорабатвалась, делались новые стойки, тоньше, чем в наборе, более масштабной толщины.
На передних колесах дорабатывался диск.




Тушки из 60-х:

Тушки и Ил-14:

Тушки разных поколений:

Два поколения межконтинентальных лайнеров:

Просмотров: 18503
Опубликовано: 16.1.14 07:00

» Автор
grig_p
Опыт:	9990
Репутация:	+213

Trumpeter 1/144 Ту-95МС - Русский медведь

RusAir 1/144 Ил-18В Аэрофлот СССР-75857

Rus Air+Звезда 1/144 Ту-154Б-2 СССР-85427 Аэрофлот

RusAir 1/144 Ту-104Б Аэрофлот

Конверсия Revell 1/144 Ту-116

Trumpeter 1/144 Ту-95МС

Trumpeter 1/144 Ту-142МР Ретранслятор

Plasticart 1/100 Ту-114 СССР-Л5611

lammer 19.04.2014 - 10:00

Красиво самолет получился. Поздравлю.
А как Вы изобразили ПОС на винтах? Декаль или своя технология?

Pit 20.04.2014 - 18:56

Красиво получилось.

grig_p 22.04.2014 - 09:36

Коллеги! Спасибо за отзывы!
А как Вы изобразили ПОС на винтах? Декаль или своя технология?
Декаль была в наборе. Только ее пришлось по ширине уменьшить в два раза, ибо широкая слишком получается.

Ваня-Нововский 13.08.2014 - 18:51
Тема: RusAir 1/144 Ту-114 Аэрофлот(#7002) - обсуждение

Работа классная!А сколько стоит такая модель? Сам недавно перешел на 1:144. И где можно купить?

Geophysicist 13.08.2014 - 19:01

А сколько стоит такая модель? Сам недавно перешел на 1:144. И где можно купить?
и

Григорий, модель и правла замечательная получилась! :) Труда вложено не мало, и результат соответствующий.

MAXucha 13.08.2014 - 21:25

Очень красиво! В последнее время завораживают винтовые самолеты.

grig_p 18.08.2014 - 13:21

Коллеги!
Спасибо большое за отзывы!

Ту-114-й 26.10.2017 - 19:26
Тема: RusAir 1/144 Ту-114 Аэрофлот

Очень достойная работа! Особенно панельный эффект красив!. Да и вообще замечательно получилось БОЛЬШОЙ ПЛЮС ВАМ! Одно замечание- ПОС на лопастях не длинноваты?
