Revell 1/144 F-117 Nighthawk

Лучшие статьи

Конверсия AMG 1/144 АРК-5

Valom 1/144 Spad XIII

AWM 1/72 Bombardier CRJ-200ER

Dog Fighter Models 1/144 И-200 №1

RusAir 1/144 Антонов АН-140

Однажды я проходил по магазину "Детский Мир" и увидел коробку... нет коробочку с фотографией самолета с абсолютно черным камуфляжем. Это была модель Revell 1/144 F-117 Nighthawk. Из "прошлой жизни" инженера-конструктора я питаю трепет к технологии Stealth (невидимка), что и стало определяющим в трате некоторого количества денег на эту модель. А зря... надо было сначала посмотреть на чертежи этого самолета. Это позволило-бы мне понять что модель, которую я приобретаю только очень отдаленно напоминает прототип. Но все было еще впереди...

В процессе работы мною были использованы чертежи F-117 с сайта AirWars и Squadron-Signal-Walk Around-F-117 Nighthawk #5526.

Переделки

Частично переделана геометрия всей модели (устранены странные вентиляционные отсеки справа и слева, в носовой части устранены неясные углубления, воспроизведены сопла отвода отработанных газов двигательной установки)
Переделана полностью и открыта крышка кокпита
Доработан интерьер кокпита (добавлен прицел, ремни безопасности, ручки аварийной системы и пр.)
Переделаны воздухозаборники
Укорочены рули направления в соответствии с геометрическими пропорциями
Воспроизведен поворот рулей направления, путем их рассечения по линии разделения подвижных и неподвижных частей
Воспроизведена система FLIR (Forward Looking Infra-Red) спереди-сверху
Воспроизведена система DLIR (Downward Looking Infra-Red) спереди-снизу
Исправлена расшивка на всей модели
Исправлены стойки основных шасси и на все шасси добавлены фары и имитация шлангов давления
Исправлены ниши и люки ниш шасси
Добавлены технические надписи на лючки шасси
Воспроизведены огни АНО
Переделаны выступающие антенны спереди

Материалы

Много TAMIYA PUTTY (шпаклевка)
Много Mr.SURFACER 500 (жидкая шпаклевка)
Пластик от лапши "Доширак" (лючки шасси, разделители в соплах)
Прозрачный пластик от упаковки из под наушников (крышка кокпита)
Стальная скрепка D1.2мм (антенны спереди)
Медная проволока D0.2мм (воздухозаборники)
Грунт TAMIYA FINE SURFACE PRIMER (L)
Краска Revell AQUA COLOR - Acryl Paint (очень понравилась)
FUTURE - для огрей АНО, крышки кокпита, DLIR, FLIR
Смывка - Графитовый карандаш на бензине ZIPPO
Flat Base - Revell AQUA COLOR - White Matt Acryl Paint

Замеченные ошибки

1. Геометрия задней-верхней части в области сопел (можно было-бы доработать, но я этого делать не стал - надо много шпаклевки)
2. Средняя антенна на передней части должна быть справа (заметил, когда покрасил всю модель)

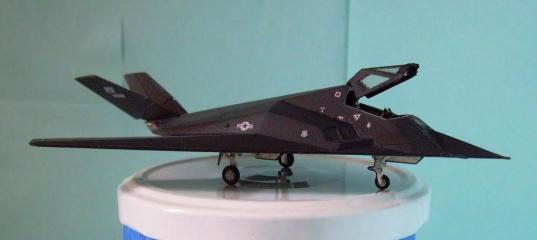

Вот, собственно, и сама модель

Сборка модели заняла около 1 месяца (чистого времени).

Заключение
Искренне не советую модель никому, т.к. либо надо собирать модель "из коробки", тогда это не будет F-117; либо требуется слишком большая переделка модели, которая несоизмерима с полученным результатом в 1/144 масштабе. Видно, с целью быстрого заработка, Revell спешила выпустить модель на рынок до появления чертежей или хотя-бы фотографий реального прототипа, что и привело к практически полному несоответствию модели и прототипа.

Жду ваших комментариев и оценок.
SDSoft

Просмотров: 6663
Опубликовано: 10.12.10 09:01

» Автор
SDSoft
Опыт:	2592
Репутация:	+335

Hasegawa 1/72 F-117A Night Hawk - Хромой карлик

Italeri 1/32 F-117 Stealth Bomber

Otaki 1/144 C-5A/B Galaxy

Dragon 1/144 TR-1A (U-2)

Dragon 1/144 TR-1

Minicraft 1/144 KC-135 Stratotanker

Roden 1/144 C-141B Starlifter

Dragon 1/144 F-117a Night Hawk

antiob 10.12.2010 - 09:35
Тема: Revell 1/144 F-117 Nighthawk(#3530) - обсуждение

Отличная работа! Количество и результат приложенных усилий вызывают уважение, могу об этом судить потому как сам являюсь владельцем такого кита и хорошо знаю его недостатки. Вдохновясь Вашей работой, может быть и отважусь взяться за него.

SDSoft 10.12.2010 - 10:00

antiob
Спасибо.
Я с огромным вдохновением купил сей КИТ, но когда стал его сравнивать с прототипом, сперва даже опешил - лишь общий вид был близок к оригиналу. Однако как поговаривали в моем пионерском прошлом "Мы не привыкли отступать..." (к/ж "Хочу все знать!"). Надо отметить, что все произошло на одном дыхании, несмотря на количество исправлений и их трудоемкость. Опять же я попробовал новый аэр и новую краску. От обоих остался в восторге.

JohnDoe_71Rus 10.12.2010 - 10:18
Тема: Revell 1/144 F-117 Nighthawk

Хотелось бы услышать как делали сопла. Тоже являюсь обладателем сего "чуда по мотивам".

Anonymous 10.12.2010 - 11:24
Тема: Revell 1/144 F-117 Nighthawk

Вот так моделист стал маньяком;-) Отличная работа, все очень "по-взрослому", несмотря на мелкий масштаб.

SDSoft 10.12.2010 - 19:07
Тема: Re: Revell 1/144 F-117 Nighthawk

Хотелось бы услышать как делали сопла. Тоже являюсь обладателем сего "чуда по мотивам".

1. Верхняя часть пластика модели была срезана в размер сопел (параллелепипеды) при этом нижний элемент верхней части модели, в которую заподлицо должна входить нижняя часть модели из кита была сохранена;
2. Из того же "ДОШИРАК" были нарезаны полоски 2 мм X ~50 мм и вклеены на "цемент", на оставшийся нетронутым элемент от верхней части, под углом 90 градусов (получили вертикальные разделители);
3. Приклеенные вертикальные элементы были закрыты сверху кусочками пластика, вырезанными из "ДОШИРАК", далее все проклеивалось цементом.
4. Лишние выступающие части вертикальных разделителей были обрезаны ножом и еще раз проклеены "цементом".
5. Все шпаклевалось TAMIYA PUTTY.

Возможно эта картинка прояснит ситуацию:

JohnDoe_71Rus 11.12.2010 - 22:32
Тема: Revell 1/144 F-117 Nighthawk

SDSoft
Учитывая что корпус я склеил, придется квалифицироваться в проктолога :) Очень район выхлопа голым выглядит

SDSoft 13.12.2010 - 19:02

JohnDoe_71Rus
Очень район выхлопа голым выглядит

Если это про мой самолетик (район выхлопа), то я сознательно его не стал "чернить" т.к. на всех фотографиях прототипа этот (ой!) район выглядит как "полированное яйцо" :) (простите за такую аллегорию). Там, похоже, жаропрочная сталь или титановый сплав. Сами диффузоры от температуры ажно красные (что и эмитировано), а вот далее все блестит на солнце. Вот я и не стал пачкать эти элементы, кроме того участки на модели очень небольшие и визуально выглядят гармонично для глаза (правда, может на фото не очень).

JohnDoe_71Rus 13.12.2010 - 22:33
Тема: Revell 1/144 F-117 Nighthawk

я про рассеиватели на модели, которые revell изначально дает. все плоско и глухо.

SDSoft 14.12.2010 - 12:12

JohnDoe_71Rus
Я так понял что Revell не зная точно где, попытались додумать сами, где же эти элементы должны быть и воспроизвели их совсем не в том месте на модели :roll:

SDSoft 10.01.2011 - 22:26

Приезжал ко мне приятель с макро-объективом и хорошим фотоаппаратом.
Вот еще несколько фоток кабины и сопел...
