ICM 1/48 Bf-109F-4B JG-51 - Германский король воздуха

_NW_BEST_ARTICLES

Ark-Models 1/48 Ла-11 - Full Metal Lavka

1/48 Bf-109Z - Сошлись две Звезды

Eduard 1/48 Airacobra - Ох уж эта кобра!, часть вторая.

ARK Models 1/48 МиГ-3

Trumpeter/Eduard 1/48 МиГ-19С - самый воздухозабористый МиГ

Вот настал и мой черед построить модель легендарного вражеского самолета периода WWII.
Я к этому готовился давно, но за другими проектами никак руки не доходили. Изначально я планировал приобрести «Эмиль» от Тамии и начать именно с него, т.к. именно эта модификация меня привлекала больше всего. Но в местном модельном магазине его не оказалось, а лежал именно этот набор. Не долго раздумывая, я решил понабивать руку все же на нем.

Кроме того — это моя первая модель в данном масштабе. До этого я испытывал себя в авиации на прочность только в 72-м масштабе.
Изначально, я себе поставил цель собрать модель, исключительно, из коробки (т.е. без применения афтемаркета). Так оно и случилось, к великому моему сожалению. Нужно было, все же купить, хотя бы кресты, т.к. родная декаль сыпется по полной. Несмотря на то, что я читал об этих граблях на сайте, но все же, решил на них наступить. Оказалось - таки больно, т.к. к моему удивлению покраска удалась, а декаль все испортила. Но не полностью, а только кресты.

Буду краток, т.к. рассказывать особо нечего. Собрал модель, можно сказать, на скорую руку — за месяц и два дня.

Вот краткий экскурс по процессу сборки

Двигатель доработал по фотографии музейного аппарата, но не совсем полно, а ровно настолько, насколько, на мой взгляд, было достаточно для модели, не претендующей на приз. Для полки.

Из сигаретной фольги и проволоки сымитировал привязные ремни. Больше в кокпите я ничего не делал. Приборку окрасил кистью от руки. Цвет внутренностей RLM-02.

Стойки шасси оборудовал имитацией тормозной гидросистемы и неудачно сымитировал протекторы шин

Сымитировал силовой набор и внутренний патрубок впускного устройства нагнетателя на крышке капота двигателя

Мачту антенны сначала попробовал сделать из зубочистки, но впоследствии заменил на изготовленную из цыганской иглы, с использованием бормашинки.

Фонарь замаскировал фольгой-самоклейкой и скальпелем обрезал по контуру переплета. Затем, загрунтовал модель хамброловским полированным алюминием 27002, т.к. пластик в районе управляющих поверхностей просвечивал. После этого, черной краской из аэрографа сделал прешейдинг.

После нанесения камуфляжа задул модель «футурой» и начал наносить декали. Вот тут-то я испытал шок от их качества. Кресты оставил как есть, т.к. терпения маскировать их и надувать у меня, вряд ли, хватило бы, а имитацию технических дорожек пришлось, все же, надувать через маски, т.к. слепить их из более сотни фрагментов, на которые распалась декаль, не представилось возможным.

После декалировки последовала стандартная процедура: второй слой «футуры», смывка-тонировка маслом, полуматовый лак, удаление масок с фонаря и натяжка антенны.

На антенны приспособил в нужных местах тянутые трубочки от ушных палочек и по ранее описанной технологии от Вячеслава Демченко, уже примененной Учеником Чкалова;-), были сделаны «колокольчики». Изоляторы — белая краска, а сама антенна из бисерной металлизированной нити 0,1 мм.

БАНО и строевой огонь изготовил из тянутого прозрачного литника.

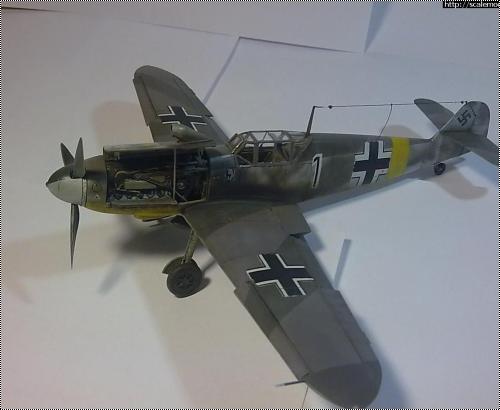

Вот результат моих изысканий в 48-м масштабе.

Хочу отметить, что откидная часть фонаря без петель. Просто открывается и закрывается в притир с передней и задней частью остекления. По этой причине я не стал имитировать тросик ограничителя. На полке он стоит с закрытым фонарем и откидная часть не должна со временем потеряться.

P.S.
Впечатление от модели двоякое. Этот набор описывался на ресурсе неоднократно и даже возникал дискус на тему: хорошо ли стыкуются детали.
Добавлю немного от себя. В общем и целом, модель собирается неплохо. Количество шпатлевки минимально, но двигатель в капот садится не хочет. По длине движок входит хорошо, а вот по объему… Мне пришлось стачивать стенки крышек капотов, но потом я вовремя остановился, т.к. можно было сточить до дыр. Левая крышка все равно по задумке открыта, а справа... я таки сточил частично сам движок. Иначе не получилось закрыть его.

Спасибо за внимание. Жду замечаний и пожеланий, во избежание ошибок в дальнейшем. Несмотря на кучу недостатков, от проделанной работы я все же получил ожидаемое удовлетворение, что бывает, с моим уровнем притязательности к себе, довольно редко.

С уважением, Андрей.

Просмотров: 5313
Опубликовано: 26.5.10 00:01

» Автор
nevo
Опыт:	354
Репутация:	+54
Откуда:	Харьков

ICM 1/48 Bf-109F-2

ICM 1/48 Bf-109F-2 - Фридрихи над Украиной

ICM 1/48 Bf-109F-4B Франк Лизендаль

ICM 1/48 Bf-109F-4 - Messer

ICM 1/48 Messerschmitt BF-109F-2

ICM 1/48 Messerschmitt Bf-109F-4Z/Trop Hans-Joachim Marseille

ICM 1/48 Bf-109F Detlev Rohwer

ICM 1/48 Messerschmitt Bf 109F-4/trop Марселя

Вячеслав_Демченко 27.05.2010 - 10:08

Как покажешь, то люди и подумают и о тебе и о твоей работе
Андрей, совершенно верно! Это особенность общения в Интернете. Именно фото имеют основное значение. Поэтому фотоаппарат просто необходим. :grin:
Остатки клеевой основы удаляются бесследно
Хорошая фольга следов вообще не оставляет. Но тут надо только пробовать разные варианты... В смысле, разные доступные...
Мессер ИСМ внешне более-менее соответствует понятию "модель-копия", а вот с собираемостью проблемы. И в этом отношении Фридрих Звезды много лучше! Возьми эту модель, не пожалеешь. :wink:

nevo 27.05.2010 - 10:47

И в этом отношении Фридрих Звезды много лучше! Возьми эту модель, не пожалеешь.
Слава, а что, он уже в продаже? Просматривал инструкцию на него. Впечатление хорошее, но в руках еще не держал. Если уже завезли, то схожу к нам на книжный рынок к "Звездатому" торговцу. У него должен быть.

Вот. Для интереса отснял сегодня на балконе при рассеянном дневном свете. По-моему, так лучше получилось. Поставил более высокое качество съемки и в настройках выставил баланс белого для дневного освещения:
[url=http://www.postimage.org/image.php?v=TsdK3X9][/url]

brendy197131 27.05.2010 - 11:19

nevo
Андрей, красиво самолёт получился.....
И последние снимки совсем другое дело :wink:

nevo 27.05.2010 - 11:54

Андрей, красиво самолёт получился.....
И последние снимки совсем другое дело
Привет, Слава!
Спасибо :smile: Снимки-то действительно отличаются в лучшую сторону, но вот только жаль, что в таком разрешении весят много и ресурс отказывается их принимать, поэтому ставлю разрешение более низкое. Хотя все же нужно напрячься и купить толковый фотоаппарат. Теперь жалею, что купил в свое время крутой мобильник. Лучше бы эти деньги потратил на фотик. Было бы больше толку. Но я еще молодой. Исправлюсь :lol:

Belvad 27.05.2010 - 12:47

Фотик можно и у друзей попросить. Мне так и приходиться делать так как свой аппарат плёночный им модели не наклацаешь - мороки много в цифру переводить.
Мессер ICM меня лично раздражает только прямоугольным фюзеляжем, такой же собирал, красил ещё кистью, так что выкладывать не стал. Кот на него наступил и лежит он с отброшенными стойками...
Звездовский мессер всё обещаются в Харьков привезти. Заходил как-то на книжный рынок, но контейнер со Звездой оказался закрыт. Заскачу сегодня ещё в "Детский мир" ещё раз у них поспрошаю - всё "на днях привезут" Лена обещает.

Стас_Стасов 01.06.2010 - 17:36

nevo 01.06.2010 - 18:14

Модель понравилась. Покраска и тонировка на уровне, особенно вызывает уважения использование родных декалей, качество которых желает лучшего. Не понравилось исполнения расшивки на брюхе модели (должно быть смещение) и виден шов низа капота, если не придираться модель удалась.

Спасибо за подсказки. По поводу шва низа капота согласен полностью. Проморгал. Сам увидел, когда красить начал и поленился подправить на этом этапе. Исправлюсь. А вот по поводу расшивки на брюхе - интересно. Глаза открылись. Нужно чертежи проверить. А производитель, по-моему, этот шов вовсе игнорировал. Я его сам прорезал, если память не изменяет.

Добавлено спустя 10 минут 2 секунды:

А нет. Вспомнил. Нижний шов, похоже, производитель имитировал, получается, правильно. Это мне подумалось, что они его криво сделали и подправил :grin: Вот я какой - оказывается - северный олень :oops:

BatMan 01.06.2010 - 20:05

коллеги, там на пузе есть маленький ньюанс... Есть участок, на котором не должно быть расшивки...

[url=http://www.postimage.org/image.php?v=aVMXft0][/url]

nevo 01.06.2010 - 21:27

коллеги, там на пузе есть маленький ньюанс... Есть участок, на котором не должно быть расшивки...
О! Это уже интересно. Таки не зря я его выставил напоказ... В свете будущих построек очень познавательно. Спасибо!!! Буду изучать немцев потихоньку. Но все равно приятно удивлен, что ввиду отсутствия опыта, не так уж и много косяков наделал.
Спасибо, коллеги!

REDCAT 02.06.2010 - 02:30

Да, присоединюсь к мнению коллег - вполне себе красивый интересный Мессер! даже придиризмами не хочется грузить - очень достойная работа с 1СМовским пластиком!
