Звезда 1/48 Пе-2 Забияка

_NW_BEST_ARTICLES

Eduard 1/48 Hawker Tempest Mk.II

Звезда 1/48 Як-130 - Перед последним полетом на родине.

Eduard 1/48 МиГ-21ПФ - Вьетнамская балалайка

Hasegawa 1/48 Kawanishi N1K2-J Shidenkai

Italeri 1/48 Ка-50

Категорически приветствую! Закончил модель легендарной Пешки! Хочу немного рассказать о ее постройке. Началось это дело года два назад, и двигалось с большими перерывами, набегами.

Итак, в кабине пилота использовалась фототравлёная приборная доска от Яху моделс. Штука замечательная, вот только её совсем не видно... Из подручных материалов были сделаны различные рычажки на козырьке приборной доски и штурвале. Привязные ремни делал из алюминиевой фольги с пряжками из тонкой медной проволоки.



Кабина стрелка-радиста собрана без доработок, так как ничего толком тоже не видно. Ремни изготовлены аналогичным образом.



Так же в бомбоотсек были загружены ФАБ-100. Но позже я принял решение его закрыть.

Пулеметы аккуратно собраны и покрашены. Только у бортового ШКАСа и кинжального УБТ просверлил отверстие в предохранительной скобе для пальца стрелка. А то там и намёка на спусковой крючок нет... Так же рассверлил все стволы.





Шасси представляют довольно интересную ажурную конструкцию. В корневых частях основных стоек рассверлил отверстия облегчения. В результате стойки стали реалистичнее, хотя чтоб этот реализм увидеть, нужно смотреть в нишу сзади-снизу. С других ракурсов не видно :-)
Проводку к тормозным барабанам спаял из двух отрезков медной проволоки. Один огибает колесо дугой, а второй от него уходит вверх по стойке.



Бомбы. Решил изменить загрузку, и подвесил ФАБ-250 на внешних замках. Сами бомбы у Звезды сделаны хорошо. Стабилизаторы менять желания не возникло. Только добавил подкосы между ними. И да, ещё четыре фототравлёные детали, применённые в этой модели - крыльчатки взрывателей. Их припаивал к проволочному штырьку и ставил после окраски бомб.


Изучая матчасть во время работы с моделью узнал, что в военное время (год издания указа не помню) бомбы не красились. Технические надписи с калибром и обозначением наносились на неокрашенный корпус и стабилизаторы, а затем осаливались маслом для защиты от коррозии. Что я и попытался изобразить. Окрасил бомбы в цвет стали, перевёл декали и покрыл их составом для чипинга. После задул дымчатым лаком и ободрал.



Из проволочек спаял тросики с предохранительными вилками для крыльчаток взрывателей. Намаялся, но они стоили затраченного времени и сил.

Красил цветами АМТ 1, 4, 7 из палитры АКАН. Чёрный использовал NATO Black от Тамии. Камуфляж рисовал по маскам из Блютака и модельного скотча. С Акановским зелёным опять приключилось хроническое невысыхание, что послужило причиной одного из долгих перерывов в работе...



Некоторая мелочёвка, как то : тормозные решётки, створки ниш шасси и проч. красил отдельно и установил на модель на окончательном этапе сборки. Мне такая технология видится гораздо удобнее.



Далее глянцевый лак от того же АКАН, декали, которых всего несколько элементов, и снова лак.



Тонировку выполнял традиционно для себя художественными масляными красками. Сколы рисовал Тамиевской эмалью Х-11 где-то спонжем, где-то тонкой кистью. Следы выхлопных газов надул аэрографом от руки. Для этого намешана чёрно-коричневая акриловая краска.

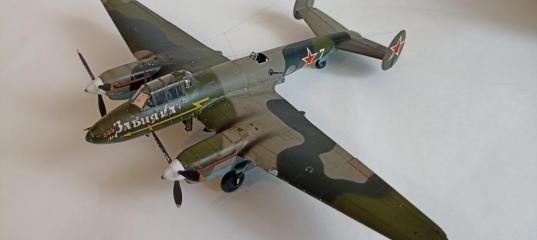

И вот финал! Сразу скажу, что набор очень понравился! Самолёт сам по себе красивый, модель изначально хорошо проработана. Из конструкторских просчётов отмечу лишь отсутствующие секции закрылков на центроплане, кои без проблем были прорезаны по чертежу.

Со стыкуемостью лично у меня возник один единственный неприятный момент. А именно: в консолях крыла отдельно вклеиваются секции, вырезанные, видимо, с оглядкой на крыло Пе-3, где в этом месте были установлены предкрылки. Там пришлось изрядно помахать шкуркой, восстанавливать расшивку и клёпку. Шпаклёвка применялась в весьма ограниченных количествах.

И косяк, связанный скорее с моей ленью - мачта антенны. После натягивания антенны мачту слегка повело...Поленился спаять из медяшки. Антенну тянул из бантика, изоляторы - капля клея ПВА, окрашенная белой краской.
Спасибо за внимание, коллеги!



Ну и куда же без истребительного прикрытия!

Просмотров: 5587
Опубликовано: 10.6.22 07:01

» Автор
Agressor
Опыт:	1330
Репутация:	+65

Звезда 1/48 Пе-2

Звезда 1/72 Пе-2

Звезда 1/48 Пе-2 - Весна 45-го года

Звезда 1/48 Пе-2 Забияка

Звезда 1/48 Пе-2 Ленинград - Кёнигсберг

Звезда 1/72 Пе-2 - Пешка

Звезда 1/48 Петляков Пе-2 - ПЕшка, достойная Ферзя

iiks 10.06.2022 - 19:17

Цвета АКАНа конечно аутентичны, но для моделей наших масштабов, имхо, это не слишком важно. Кроме случаев, когда надо просто что-то окрасить. Есть понятие масштабного высветления. А Потом, при нанесении смывки и последующих фильтров отттенок исходной краски может уйти довольно далеко от исходного. Так что хохма про черный - это именно хохма.

Неплохая модель, разве что малость темновата на мой вкус. Собрана и покрашена вполне себе на уровне. Поздравляю автора с пополнением на полке.
Хоть один понял иронию про черный, а красочки в бутылочках из под лекарств вызывают у меня сомнения по поводу аутенчитности, но это уже другая тема... Можете лучше - покажите.

romanmec 10.06.2022 - 21:07
Тема: Звезда 1/48 Пе-2 Забияка

Да иронию про нечерный черный поняли все...
Только даже АМТ-12 (темно-серый) АКАНа тож высветлять надо. А этот нечерный NATO Black на модели, пардон, смотрится как раз абсолютно черным. Отсюда и был мой вопрос.
А автора - да, поздравляем с очередной оконченной моделью, как водится.

LiAn 11.06.2022 - 03:57
Тема: Звезда 1/48 Пе-2 Забияка

Отлично собранная и окрашенная модель.Весьма реалистично сделаны визуальные эффекты.Явно на полке будет радовать глаз,поздравляю с новой оконченной работой!

23ro 11.06.2022 - 04:49

Отличная работа! Вдохновляет. Особенно понравился окрас бомб.

alex_reft 11.06.2022 - 07:22

Модель понравилась! Но с бомбодержателями тут сделано все не правильно. Так на Пешке не было! Я по "Забияке" даже статью здесь выкладывал, но видимо её не читают : http://scalemodels.ru/articles/11494-zvezda-1-48-pe-2-zabijaka.html
Про цвета спорить не буду, так как по фото трудно оотенки определить. Но вот с элементами быстрой идентификации Вы не доработали. На коках винтов, крыльях и килевых шайбах они должны быть! "Здезда" поленилась видимо и не правильно дала схему окраски. В 40 БАП на крыльях наносили белые полосы и белые "пилотки" на килевые шайбах (это я обнаружил после того, как уже собрал у себя модель).

coda69 11.06.2022 - 09:21

Хорошая, красивая работа! Автору +1.

CTS 11.06.2022 - 10:21

Цвета АКАНа конечно аутентичны

хорошая шутка

Сергей Чуканцов 13.06.2022 - 17:42

Тс-с-с! А то набегут!

Usatiymen 14.06.2022 - 08:55
Тема: Звезда 1/48 Пе-2 Забияка

Великолепная работа!

FonViZZin 18.10.2022 - 07:42

Поздравляю с завершением, отличная модель! Нарядненько получилась! :cool:
Позволю себе небольшое замечание - раз уж Вы изобразили "бывалую" Пе'шку со следами интенсивной эксплуатации, то и низ красить стоило не в АМТ голубой, а, например, в А-28м. Процитирую из своей стройки почему
АМТ-7 это тип краски предназначенный для деревянных конструкций. А-28г это масляная краска для металлических конструкций.
Одновременно с аэролаками АМТ были разработаны и масляные эмали аналогичных цветов. Это были полноценные матовые эмали, в которых помимо добавок для матовости включался пленкообразующий компонент. Но этот же компонент из-за своего желтоватого оттенка вносил некоторое изменение цвета, особенно заметное у светлых эмалей. Например, цвет А-28м со временем приобретал зеленоватый оттенок из-за сложения желтизны масляного лака с голубым цветом пигмента. Зеленоватость усиливалась под действием температуры, солнечных лучей и т.д.
