Hasegawa 1/72 F-106A Delta Dart

Лучшие статьи

Modelsvit 1/72 Е-150 и Е-152А

Art model 1/72 Миг-23ПД

Italeri 1/72 AMX Ghibli - Итальянцы в Герате

Novo/Frog 1/72 Минский Spitfire

МАВИ 1/72 Та-152Н-1

Доброго времени суток всем моделистам.
Предлагаю вашему вниманию модель первого в истории 2х-Махового истребителя-перехватчика ВВС США.
Произведенный фирмой "Конвайр" и поступивший на вооружение к концу 1958го года, этот самолёт запомнился своим треугольным крылом и чистыми формами, а также длительным пребыванием на службе.

1. Вступление

В исследовательских программах НАСА самолеты этого типа использовались до начала 90-х годов. Опыт аэродинамических наработок, полученых при создании и эксплуатации "Дельта Дарт", был применён в начале 70х годов 20го века при создании американских космических челноков "Спейс шатл".

2. ТРД

Оснащенный одним двигателем "Пратт и Уитни Джей57-П17" с 2х позиционным соплом, "Дельта Дарт" является "дальним родственником" бомбардировщика Боинг Б-52 по "отцовской" линии. Двигатель этот обладал долговременной нормальной тягой 66 кН и форсажным режимом ("дожигание"), позволявшим на пять минут поднять тягу до 108 кН.
Самолет имел возможность дозаправляться в воздухе, подкрыльевые топливные баки не нуждались в отсоединении, так как будучи пустыми не изменяли заявленные скоростные или нагрузочные характеристики.

3. Электронные системы

Оснащался катапультируемым креслом летчика "ACES-II".
Установленная на машине автоматизированная система перехвата целей и управления вооружением "Хьюз МА-1" самостоятельно осуществляла захват цели и расчёт её траектории при лобовой атаке, снимая с лётчика обязанность ручной подготовки вооружения к использованию. Система управляла ракетным вооружением, полностью размещенным в закрытом фюзеляжном отсеке.

4. Вооружение

Состав вооружения мог различаться в зависимости от поставленных задач: максимальная нагрузка в составе: 1 ракета "AIR-2A" и 4 ракеты "AIM-4" различных модификаций по желанию могла быть изменена на одну 20-ти миллиметровую авиапушку M61A1, установленную там же, в закрытом фюзеляжном отсеке, в центре выдвижного пилона, и 4 ракеты "AIM".

5. Окраска

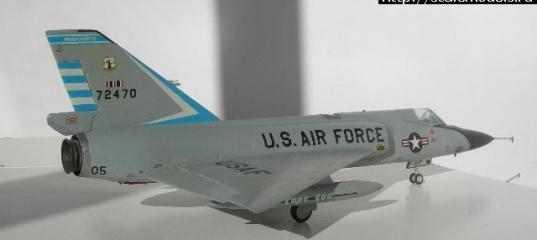

Модель отображает один из 12ти самолетов F-106A "80"-го производственного блока, серийный номер 57-2470 и представлена в окраске "агрессоров", роль которых 106-е играли во время учений "Кейп код 1984". Данный вариант предлагается фирмой "Хасегава" для модели штатно.
Для окраски использовался грунт из баллона, "АКАН" 8й серии и лаки "Алклад" и "Тамия".

6. Сборка

Собиралась без афтермаркета с некоторыми доработками.
1.изменены воздухозаборники двигателей, в т.ч. отсекатели погранслоя;
2.изменен воздухоотвод системы кондиционирования;
3.элероны выполнены отдельными деталями;
4.створки отсека вооружения выполнены закрытыми, чтобы "не ломать чистоту форм";
5.изменена начинка кабины и доработано катапультируемое кресло;
6.все люки на модели обклеены фольгированной пленкой "для рельефа";
7.добавлены отсутствующие на стойках шасси рулежные фары и АНО;
8.добавлены отсутствующие внешние антенны;
9.добавлены недостающие заметные детали приводов створок отсеков шасси.

Вот, вкратце, и всё

Готов принимать критику, тем более, что плотно занимаясь моделями ЛВ спецом по USAF не являюсь.

Просмотров: 7026
Опубликовано: 23.2.15 10:00

» Автор
weggmann_modellbau
Опыт:	170
Репутация:	+15/–1

Hasegawa 1/72 F-16/CCV

Hasegawa 1/72 F-117A Night Hawk - Хромой карлик

Hasegawa 1/72 F-86D Sabre Dog

Hasegawa 1/72 F-20 Tigershark

Hasegawa 1/72 F-15C Eagle

Hasegawa 1/72 F-4J Phantom

Hasegawa 1/72 SR-71 Blackbird

Hasegawa 1/72 EF-111A Raven

weggmann_modellbau 23.02.2015 - 17:59
Тема: Hasegawa 1/72 F-106A Delta Dart

первая публикация в галерее... извиняйте. постараюсь добавить еще фоток в ближайшее время. имеются и другие.
с уважением,

ген.викторыч 24.02.2015 - 08:54
Тема: Hasegawa 1/72 F-106A Delta Dart

Стоило бы расшивку на внутреннюю перекроить- и сделать смывку-это б добавило объема . Ракетный отсек - открыть, а так простовато смотрится. Без обид.

alekom 24.02.2015 - 10:03

Про модель, в принципе понятно.. работать и работать.. а вот про фото скажу.. Во первых, размер сюда побольше посылайте.. где то 1200х900.. Ну и добавить в галерею после публикации уже не получится.. это можно сделать на каропке.ру..) (не реклама)

mmoustaf 24.02.2015 - 11:55
Тема: Hasegawa 1/72 F-106A Delta Dart

Первый двухмаховый перехватчик - это же F-104

Den2000 24.02.2015 - 12:18
Тема: Hasegawa 1/72 F-106A Delta Dart

Для перешивки внутрь требуется опыт.Многие за это брались,но качество самодельной расшивки в финале оставляло желать лучшего.Поэтому в данном случае может оно так и к лучшему.Раз уж речь зашла о Каропке(не реклама),то там есть раздел Ретро.Там с внешней расшивкой выкладывают.

Anonymous 24.02.2015 - 12:32

...это можно сделать на ....ру..) (не реклама)
Раз уж речь зашла о ...(не реклама)....
Парни, что это за зговор и "Product placement" ? :wink:

Для перешивки внутрь требуется опыт.Многие за это брались,но качество самодельной расшивки в финале оставляло желать лучшего.Поэтому в данном случае может оно так и к лучшему...
Я увидел в сети вот такую модель с внешней расшивкой.

Как по мне, то очень достойно сделано и без перерезания.

mmoustaf 24.02.2015 - 12:45

Ну это же модель. Хочет режет, не хочет - не режет.
Превратили хобби черт знает во что.

Anonymous 24.02.2015 - 12:55

Превратили хобби черт знает во что.
Ответственно заявляю - я в этом не участвовал. :cool:

wittman 24.02.2015 - 14:57

Смотрится хорошо.Мне Delta понравилась. Фото бы получше.
А расшива... это дело личное. Кто может тот перережет, кто не может так сделает. Главное чтоб на выходе модель выглядела красиво.
