CombineZM – ГРИПа столько сколько нужно

Приветствую, уважаемых коллег!
Сразу сделаю оговорку: Я стараюсь разобраться лишь в отдельных практически нужных мне вопросах фотодела и не являюсь гуру фотографии. Поэтому извиняюсь, если буду не точен в терминологии и продемонстрирую несколько поверхностный подход в своей статье.
Все онлайн моделисты фотографируют свои модели. Для «мелких» масштабов фотографирование модели можно смело относить к области макросъемки. ГРИП(глубина резко изображаемого пространства или глубина резкости, т.е. зона, при нахождении в которой объекты в кадре выглядят достаточно резкими) для фотодела в общем и макросъемки в особенности (поскольку чем ближе расстояние до фотографируемого объекта тем меньше глубина резкости) является довольно значимым вопросом.

Влияние на глубину резкости размера диафрагмы и расстояния до объекта достаточно популярно описывается в статье "Глубина резкости в фотографии".

В качестве классического примера посмотрим на фотографию линейки:

Глубина резкости на этой фотографии – область линейки примерно от 6 до 8,5 см.
Таже ситуация показана при фотографировании модели танка:

Идея накладывать серию фотографий одного объекта с разными зонами фокусировки для увеличения глубины резкости на конечной фотографии, достаточно старая технология (встречал название этой технологии - стекинг или совмещение фокуса), но широкой публике (к которой я отношу и себя) мало известная. Наткнулся на эту технологию случайно, изучая вопрос управления фотокамерой с компьютера. Попробовал – понравилось, для фотографирования масштабных моделей очень годный прием.

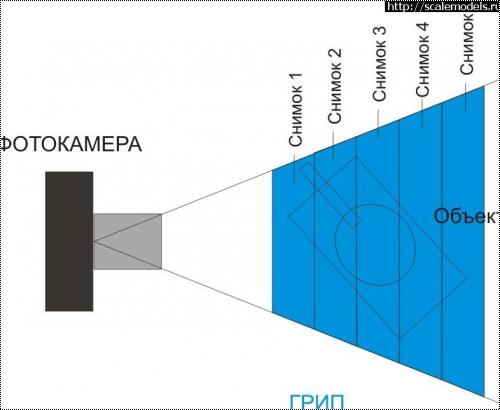

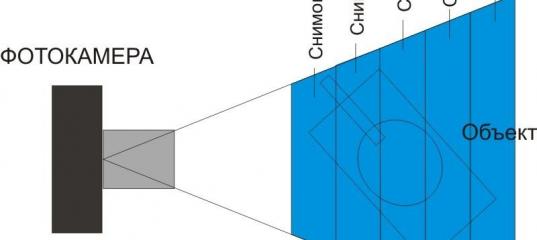

Суть технологии в следующем:
делается серия снимков с разными точками фокусировки

Далее, эти снимки стекируются и в результате получается фотография с суммарной глубиной резкости обрабатываемой серии снимков.
Покажем этот на примере фотографирования немецких мотоциклистов в масштабах 1/72 и 1/35
Первый снимок – фокус наведен на мотоцикл с коляской

Второй снимок – наводим фокус на фельджандарма

После выполнения процедуры совмещения фокуса получаем из этих двух снимков фотографию на которой оба мотоцикла находятся в зоне резкости:

Процедуру стекинга можно сделать в ручную в Фотошопе, но проще воспользоваться бесплатной программой CombineZM от Alan Hadley:

Программа доступна для скачивания с многих ресурсов и легко находится через поисковые системы(размер установочного пакета утилиты 3,5 Мб). После установки, запускаем программу и выбираем пункт меню File->New. В появившемся диалоге выбираем ВСЕ файлы фотографий которые надо стекировать и нажимаем кнопку «Открыть».

Программа имеет два окна: окно управления и информационное окно «CombineZM Progress». На иллюстрации это окно показано после загрузки обрабатываемых файлов (в программе они называются фреймами(Frame))

После чего выбираем пункт меню Macro->Do Stack для запуска процесса стекирования

На передний план выводится информационное окно в котором отображается ход обработки задания

О завершении выполнения задания говорит надпись «*** Finished Executing Do Stack Macro ***» и на передний план выводится окно управления программы. Для экспорта результата стекирования выбираем пункт меню File->Save Frame/Picture as

Выбираем размещение и имя для файла результата и нажимаем кнопку «Сохранить». В результате, с минимальными дополнительными усилиями, получаем фотографию на которой весь фотографируемый объект находится в зоне резкости.
Я при помощи CombineZM собирал стек из 6 фотографий:

Но в интернете читал о сериях из 30-ти и более фотографий в стеке.
Я снимал фотографии для совмещения фокуса с штатива и при постоянном свете (3 светильника с энергосберегающими лампами на 4200К). Думаю что, неподвижное положение камеры и одинаковая освещенность являются важным условием для успешного стеккирования фотографий.
Надеюсь информация представленная в этой статье, будет полезна коллегам по хобби.
Спасибо за внимание!

Просмотров: 8596
Опубликовано: 20.10.14 09:00

» Автор
makskm
Опыт:	7802
Репутация:	+300/–2

Секреты Photoshop - Уменьшение и сжатие изображений

Фотографирование моделей. Методы редакции.

Простейший лайткуб за 5 минут (Lightcube)

Photoshop: инструмент Levels (уровни) и баланс белого

Фото-штатив за пять минут

Чертеж и 3D модель по фотографиям - Что и как

Мягкие тени со встроенной вспышкой в предметной съёмке

zhanis 20.10.2014 - 17:29

Да, интересно. Но на некоторый модельных сайтах такой фотошоп не приветствуется. Не пропускают к публикации, как чересчур обработанные. :shock:

Tinmin 20.10.2014 - 17:41

Ну, можно же и проще. Диафрагму зажать побольше - вот и ГРИП увеличился.
Да, в этом случае увеличится выдержка, но при съемке со штатива - не принципиальный вопрос..

boroda76 20.10.2014 - 21:08

В общем-то да, Tinmin прав - городить огород имеет смысл тогда, когда у нас диорамка глубиной сантиметров 30, а ГРИП всего 10. И то - будет заметно на переходах от кадра к кадру.
Решается просто: ставим вспышку, объектив-телевик от 75мм, зажимаем диафрагму до 11-16 (по необходимости) и отходим до заполнения кадра в 50-70%. При нынешних матрицах в 16-20 мегапупселей вырезать часть кадра не будет трагедией. Тем более, что для публикации хватит (с головой!) 1 Мп, то есть 1280х720.
Метод пригоден для очень мелких масштабов - 1:87, 1:96, 1:100 и мельче. Для кораблей 1:350, кстати, при съёмке "с носа" или "с кормы" альтернативы вообще нет. Но с другой стороны - как часто возникает необходимость получить в резкости всю модель?
В общем, запомните простое правило: чем ближе камера к объекту, тем меньше ГРИП. И наоборот - чем дальше отойти, тем больше объектов будет в зоне резкости. Естественно, при одинаковых фокусном расстоянии и диафрагме.
Можете . Весьма познавательно.

makskm 21.10.2014 - 05:15

Коллеги спасибо за внимание к моей статье!
По поводу зажатия диафрагмы это верно, но отчасти. В частности мотоциклисты и линейка фотографировались с диафрагмой f/10, что было явно недостаточно для того что бы обе модели были в зоне резкости. Демонстрирую следующее фото - уже с зажатой до максимума диафрагмой f/22. Показаны свойства фотографии, компоновка кадра. Приемлемая зона резкости до середины башни:

Модель в 72-ом масштабе, размер виньетки не превышает 20 см.
Что я делал не так?
И если честно, то проблема с резкостью присутствует на подновляющем большинстве фотографий моделей, если объект не фотографируется строго в профиль или анфас (и по последним случаем так же бывают проблемы - например фотография модели танка в анфас, башня в фокусе а дульник нет(ну или наоборот)).
Зачем делать фотографии когда модель полностью в фокусе? Вопрос немного странный, но попробую ответить: хотя бы для того, что бы не переснимать модель по участкам - сначала перед, потом корму и т.д.
Никакого огорода при использовании утилиты не вижу. Совершенно бесплатно,просто и сердито.
Я использовать утилиту буду, а коллеги уж сами решат, нужно это или нет. Замечу, что статья носит чисто информационный характер :wink:

boroda76 21.10.2014 - 05:30

Коллеги спасибо за внимание к моей статье!
Что я делал не так?

Близко подошли к объекту съёмки. Я ж говорю: чем ближе к объекту подходите, тем меньше ГРИП.
Как снимают пейзажи? Наводите на бесконечность - вот вам и ГРИП от десятков метров до бесконечности.

Венедикт 21.10.2014 - 06:38
Тема: CombineZM – ГРИПа столько сколько нужно

Спасибо автору. Очень полезная информация.

Anonymous 21.10.2014 - 07:44

boroda76

ну вот для того, чтобы и объект в кадре видно было, и ГРИП приемлемая, я использую объектив с фокусным расстоянием 200мм и с кроп-фактором матрицы 1.6. Но не каждый же может позволить себе такие "коридорные" дистанции :)

Crow2A 21.10.2014 - 16:27

makskm, спасибо за статью!
Пользуюсь этой программой.

Думаю что, неподвижное положение камеры и одинаковая освещенность являются важным условием для успешного стеккирования фотографий.
Стопудово так! Фотографировал модель с одной вспышкой (всего одна имеется в наличии) пытался подсветить сцену с другой стороны отражателем. Держал отражатель руками и, естественно, от кадра к кадру он немного смещался. При сшивке тут же повылезали артефакты!

Диафрагму зажать побольше - вот и ГРИП увеличился.
Во-первых, придётся увеличивать выдержку. При этом полезут шумы.
Во-вторых, разрешающая способность объектива упадёт (начнёт "мылить") — законы волновой оптики никто не отменял.

и отходим до заполнения кадра в 50-70%
При этом меняется перспектива, что может не соответствовать замыслу автора.

Но с другой стороны - как часто возникает необходимость получить в резкости всю модель?
Я, как зритель, предпочёл бы, чтобы автор не насиловал меня, заставляя рассматривать десятки кадров с одного ракурса, где на одном резко показан дульный тормоз, на другом — эжектор пороховых газов, на третьем — маска орудия и т. п.

Tinmin 22.10.2014 - 00:43

Диафрагму зажать побольше - вот и ГРИП увеличился.
Во-первых, придётся увеличивать выдержку. При этом полезут шумы.
Во-вторых, разрешающая способность объектива упадёт (начнёт "мылить") — законы волновой оптики никто не отменял.

А почему при увеличении выдержки шумы полезут? Я как то считал, что шумы полезут при увеличении ИСО.
По второму - ну, резкость конечно снизится, нежели при диафрагме 8, но, ИМХО, все же до "мыла" будет еще далеко. Хотя наверное, смотря каким "стеклом" снимать.

и отходим до заполнения кадра в 50-70%
При этом меняется перспектива, что может не соответствовать замыслу автора.

После скадрировать в любом редакторе - нет? Детализации, при современных фотиках вполне хватит.

Но с другой стороны - как часто возникает необходимость получить в резкости всю модель?
Я, как зритель, предпочёл бы, чтобы автор не насиловал меня, заставляя рассматривать десятки кадров с одного ракурса, где на одном резко показан дульный тормоз, на другом — эжектор пороховых газов, на третьем — маска орудия и т. п.

Ну, это вы (про отдельно резко маска, эжектор, дульник) в крайность ударились :) Это диафрагма 1.8, судя по описанию:) Зачем на такой модели фоткать? Да и резкость еще не наберется, опять же:)
А еще можно просто цифромыльницей фотографировать, насколько я помню, чем меньше размер матрицы - тем больше ГРИП, даже при сильно распахнутой диафрагме.

ЗЫ. Я не говорю, что программа плохая :smile: Просто мне кажется, что подобного можно достичь более простыми способами.

Crow2A 22.10.2014 - 11:04

А почему при увеличении выдержки шумы полезут?
На матрице каждый пиксель — это, считайте, карман для электронов. Во время экспозиции свет порождает в этом кармане электроны, а при считывании изображения с матрицы фотоаппарат считает количество электронов в каждом кармане. В идеале, электроны порождаются только светом (впрочем, даже при этом будут возникать , но их-то уровень от ИСО как раз не зависит).

В реальности, на пикселях будут нарождаться темновые электроны (такие, которые будут появляться там даже в полной темноте). Причин их появления, насколько я понимаю, много разных: как фундаментальных, не преодолимых (тепловой шум, например), так и вызванных различными дефектами в матрице и обслуживающей её электронике. Впрочем, я сам в этих причинах не очень разбираюсь — физика полупроводников — это не моё...

Соответственно, чем дольше экспозиция, тем больше народится этих темновых электронов, которые тоже создают шум.

Кроме того, при длительной экспозиции матрица нагревается, что также увеличивает шумы.

Впрочем, увеличение ИСО, конечно же, увеличивает шумы.

и отходим до заполнения кадра в 50-70%

При этом меняется перспектива, что может не соответствовать замыслу автора.

После скадрировать в любом редакторе - нет? Детализации, при современных фотиках вполне хватит.
Если вы сфотографируете танк (реальный), например со лба, стоя в 3-х метрах от него, то лобовая его часть на фотографии будет заметно больше кормы. Если вы получите ту же фотографию с расстояния в километр, например, с помощью телескопа, то корма и лоб будут приблизительно одинакового размера. Соответственно, восприятие зрителем этих двух фотографий будет различным и кадрированием тут ничего не исправишь.

Ну, это вы (про отдельно резко маска, эжектор, дульник) в крайность ударились

[url=http://scalemodels.ru/modules/myarticles/img_7618_1407748477_0.jpg.html][/url]
и такие фотографии попадаются достаточно часто (мне, во всяком случае)

ЗЫ. Я не говорю, что программа плохая Smile Просто мне кажется, что подобного можно достичь более простыми способами.
А я и не говорю, что давайте, мол, пользоваться ею по поводу и без повода, но иногда простых альтернативных способов просто нет, либо они ухудшают результат.
