В данной статье я бы хотел познакомить вас с оборудованием и инструментом, расположенном на надгусеничных полках немецких бронемашин периода Второй Мировой.

Предисловие

Нельзя сказать, что по данной теме мало информации в литературе или в Сети, но мне не встречались источники, в которых все было бы собрано в одном месте. Я попытался собрать информацию и фото в одну статью. Я не претендую на абсолютную истину, и расскажу о неких собирательных образах инструмента, если кто-то хочет узнать какой длины в миллиметрах был черенок лопаты на Пантере выпуска 18 октября 1944, собранной мастером Гансом, то это в Тигровый угол. Здесь я хотел бы просто показать что на самом деле представляют те бесформенные куски пластика, которые производители кладут в наборы, и как можно с небольшими трудозатратами довести их до ума. Также уделим немного внимания окраске этих элементов и внешнему виду в результате эксплуатации.

Всем известна педантичность и склонность к стандартизации сумрачного немецкого гения. В случае с инструментом и оборудованием, она тоже сыграла свою роль. Список барахла на надгусеничных полках практически идентичен от PzI до PzVI, включая переоборудованные чешские танки. В обязательном порядке на все боевые единицы устанавливались: фары "Нотек", домкрат, поддомкратник, огнетушитель, ножницы по металлу, лопата штыковая (иногда дополнялась совковой), топор, кувалда, лом, зачастую не один, буксировочные серьги. Также зачастую снаружи лежал банник. Далее рассмотрим каждый инструмент отдельно.

Оборудование "Нотек"

Фирма "Нотек" изготавливала световые устройства, которые устанавливались практически на всю немецкую технику, от Кюбельвагена до Кингтигра. Передняя фара "Нотек", внешне напоминающая раздавленную немецкую каску, устанавливалась обычно на левой надгусеничной полке спереди. На фото явно видна отбортовка по краю, которую разработчики моделей обычно делают, и выштамповка сверху, про которую обычно забывают. Если присматриваться совсем внимательно, то можно увидеть штампованный логотип в передней части, но в 1/35 его видно уже не будет. Также я не видел проводов, идущих к этой фаре, предполагаю, что провод идет через ножку и выводится с нижней стороны крыла. Сама фара у производителей выглядит неплохо, а вот кронштейн, к которому она крепится, лучше сделать из фототравления, пластиковый грубоват. Задний фонарь "Нотек" был двух типов - раннего и позднего. Ранний представляет собой коробку, поздний цилиндр. Проводка внешняя и хорошо заметна. В качестве доработок, необходимо, как минимум, сделать перекидную крышечку.

Домкрат

В описываемый период немцы использовали три типа домкратов: на 10, 15 и 20 тонн. Внешне они отличаются незначительно, более грузоподъемные чуть побольше и длиннее, но это не принципиально. Ниже представлены фото этих домкратов. Кстати, идентичные домкраты до сих пор выпускают для бытовых нужд. По самим домкратам желательны следующие доработки. Там, где на фотографиях ручки, в пластике просто некие выступы. Срезайте из, чуть рассверливайте и ставьте проволоку. Также обычно требует ручка домкрата. В пластике ее толщине позавидует лобовая броня танка, лучше менять на травление. Рукоятка представляет собой трубу, ее лучше высверлить, также не забывайте, что рукоятка складывалась. Неплохо бы заменить "ванну" на неподвижном конце домкрата на травление, но это уже не так критично.
Зачастую требует доработки крепление домкрата к корпусу или надгусеничным полкам. Оно было сделано из полос металла с петлей. Фиксатор винт или зажим. Обратите внимание, что домкрат достаточно свободно болтается в креплениях. Домкрат, в процессе эксплуатации, сильно царапался, краска стиралась довольно сильно, особенно на рабочих частях, ручке, гранях.

Поддомкратник

Обычный брусок дерева. По краям был обтянут двумя полосами металла. Крепился обычно на ремне. Насколько штатна ручка сбоку не знаю.

Огнетушитель

Именно огнетушители сильнее всего пострадали от технологий литья пластика. Даже в самых современных наборах Дракона мы видим какие-то обмылки, сильно отличающиеся от нижеприведенных фотографий. Для того, чтобы довести до нормального состояния огнетушители необходимо полностью сточить все с боковых поверхностей пластиковой детали и отрезать треугольный выступ на конце. То есть полностью удалить все элементы крепежа настоящего огнетушителя к танку. Этот крепеж очень ажурен и нормально его можно сделать только из травления. Самостоятельно придется сделать ручки, для этого подойдут обрезки травления и проволока. Немного об окраске огнетушителей. Те, которые находились внутри танка, были красные. Внешние до февраля 1945 красились в цвет танка, после темно-зеленые (как на фото). Также на огнетушителе была табличка, ее можно сделать при помощи декали, вот такой: http://armor35.ru/index.php?productID=11574

Ножницы по металлу

Один из немногих инструментов, которые в пластике получаются неплохо. Единственное, что подлежит замене, это крепеж к корпусу. Обратите внимание, что ручки не деревянные, они из какого-то темно-коричневого пластика.

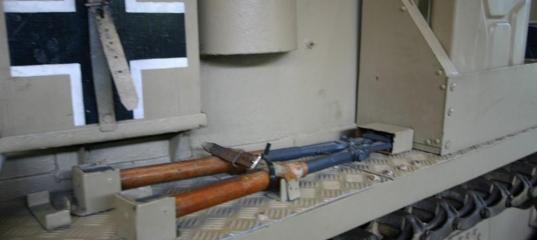

Лопата, топор, кувалда, лом, и т.п.

Тут даже не знаю что писать. Лом как лом, лопата как лопата. Рукоятки светлое дерево, металл черный, на краях и гранях блестит как серебро. Из доработок могу посоветовать только аккуратно срезать утолщения на пластике, имитирующие крепления, да заменить совок лопаты на травленый. А можно просто подточить ее края с внутренней стороны, чтобы визуально уменьшить толщину.

Ящики и корзины под канистры

На немецкой технике, особенно из Африки, часто можно видеть различные ящики и канистры. Ящики неплохо получаются и в пластике, надо только дополнить их ушками и петельками из травления. А можно собрать из травления целиком. А вот корзины для канистр в пластике масштабно отлить невозможно, поэтому только травление. Также желательно доработать и саму канистру. В общем, смотрите фото.

Крепление инструмента

Весь шанцевый инструмент крепился на специфических зажимах. В пластике их сделать масштабными невозможно (хотя Дракон последнее время безуспешно пытается), зато во всех наборах травления их дают с хорошим запасом, хватит на пару танков. Эти зажимы здорово оживляют модель, в общем must have.

Заключение

Тема, которую я затронул, достаточно объемная и не может быть полностью раскрыта в одной статье. Тем не менее, надеюсь, кто-нибудь узнал для себя что-то новое. Если найдете в статье фактические ошибки, пишите, будем исправлять и дополнять.

Спасибо за внимание!

Просмотров: 37217
Опубликовано: 12.8.12 07:00

» Автор
Валера Золотухин
Опыт:	3199
Репутация:	+170/–3
URL Сайта:	http://www.youtube.c...
Откуда:	Петербург

Колеса для моделей самолета Fw-190

Неизвестные самолеты Вальтера Новотны (Luftwaffe im Fokus 11.2007)

Обзор Ostwind Flakpanzer IV - Остановить восточный ветер

Обзор Revell 1/32 Messerschmitt Bf-109G-6 Kit.No.04665

Обзор PrintScale 1/72 Декаль на Messerschmitt Me.163 Komet

Messerschmitt Bf109 B Berta - Схема расшивки и клёпки

Takom 1/16 Pz.Kpfw.I Ausf.B #1010

Tamiya 1/35 Pz. Kpfw.VI Ausf H Тигр

Валера Золотухин 14.08.2012 - 10:53

Это обязательно было писать в своей статье? Ощущение, что у автора от слов "тигровый" и "угол" возникают легкие покалывания и небольшая резь в нижней части спины, от чего сразу непреодолимое желание поведать об этом сообществу.
Все гораздо проще, это ссылка на ресурс, где можно уточнить более подробную информацию, просто слегка в ироничном тоне. :grin:

Пока искал информацию по ним - на немецкоязычном(!) форуме набрёл на картинку, обрадовался - думал, что теперь буду знать все названия инвентаря по-немецки.
Если Вы не против, я прикреплю картинку к статье.

Спасибо за отзывы, коллеги.

Seemann 14.08.2012 - 11:08

Валерий, конечно же не против, тем более, что я не являюсь её автором. Из какого издания взята эта графика - понятия не имею.

Алексей_Крюков 14.08.2012 - 12:14

Познавательно и полезно! И удобно когда в одном месте :)

Анатолич 22.02.2015 - 23:00

Kais 22.02.2015 - 23:32

Возник вопрос по креплению для инструмента. Нашёл несколько разных наборов травления, ремни защёлки, но на фотографиях сложно определить где и что лучше. Может кто-нибудь посоветовать по крепежу для Pz.Kpfw II ausf D? Ну или хотя бы вообще для немцев. - ну, вот к Т-2 D я имею отдалённое отношение,
но БТТ вермахта собираю, так что попробую ответить. Сразу оговорюсь: я привожу изделия фирмы Aber для примера, так как считаю что у них адекватный сайт с
выложенными в удобном формате PDF инструкциями, а не та ерунда что у вояджера, например.
Ссылка раз: http://www.aber.net.pl/detal,470.html - набор для деталировки шанцевого инструмента и его крепежа до 1943 г.
Ссылка два: http://www.aber.net.pl/detal,471.html - набор для деталировки шанцевого инструмента и его крепежа с 1943 г. до 1945 г.
Рекомендую посмотреть инструкции. Там можно посмотреть как менялись например "зажимы-лягушки"(clamps), крепление чурбака под домкрат, и т.п.
В принципе, мне кажется что довольно наглядно.
Да кстати, и наборы эти довольно полезные. В Вашем случае, смотреть с оглядкой на "ранний" набор.
На рынке множество альтернатив, и аберовские некоторые коллеги считают несколько переразмеренными, но они зато собираются не плохо, хороши в работе...
Возможно имеет смысл купить набор общей деталировки, в нём и крепёж обычно будет из тех что просизводитель даёт отдельно, подогнанный под машину.

Kais 10.03.2015 - 23:41
Тема: Инструмент на надгусеничных полках немецких танков

...вот думал кстати, где написать. Нашёл эту тему.
Коллеги, сколько раз ставил - столько не задумывался.
Назначение зелёных квадратиков коробчатого указателя понятны: видишь чётко все 4 - едешь близко.
А как в случае с поднятной вверх крышкой?
Он играл роль стоп-сигнала/фонаря заднего хода?

Kais 13.03.2015 - 23:05
Тема: Инструмент на надгусеничных полках не...(#5495) - обсуждение

сам спросил, сам ответил... добавлю для накопления:
похоже что да. 2 горят - остановка, 1 горит - движение задним ходом.

Анатолич 25.03.2015 - 14:02

Вот только не понятно - собрался дать задний ход выйди из танка поменяй положение крышки? И как это сделать перед тем как затормозить?!

Kais 25.03.2015 - 14:15

неее мне кажется это в дневное время просто крышка откинута в режим "фонарь заднего хода", при движении в колонне ночью - открыты зелёные вкадратики

Azatot74 03.03.2020 - 17:21
Тема: Инструмент на надгусеничных полках немецких танков

Хоть и старая статья... Но хочу внести уточнение по поводу ножниц по металлу. Верно, данные "кусачки" имели на ручки не из дерева. Тот темно-коричневый материал называется Бакелит, он же Карболит (отечественный аналог). Это можно сказать влагоизносостойкий пластик имеет хорошие свойства электроизоляции.
