Самодел 1/72 АНТ-9 Крокодил

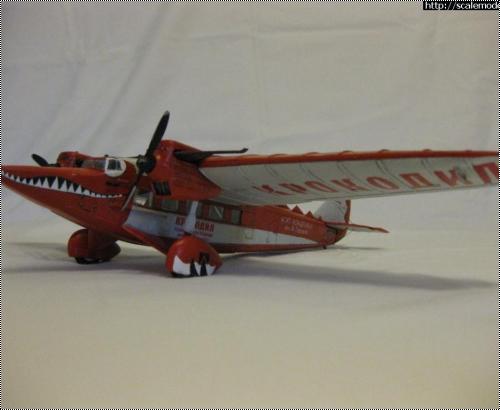

Приветствую ,коллеги. Представляю свою третью модель-самоделку Ант-9 Крокодил. АНТ-9 или ПС-9 - самолет, разработанный в ЦАГИ под руководством А.Н.Туполева. Первый полет был совершен М.Громовым в 1929 году. Мог брать на борт до 9 пассажиров , при двух членах экипажа. Эксплуатировался на линиях небольшой протяженности.... ПС-9 декорированный под крокодила входил в состав агит-эскадрильи им.М.Горького и служил для пропаганды и агитации.....

Пол и крыша салона , крылья и оперение изготовлены из листового пластика различной толщины..Стенки салона из прозрачного пластика, заклеенные части которого в будущем стали иллюминаторами. На кабину пилотов и пассажирский салон особо акцент не делал... Изготовил только самое не обходимое...Фонарь выдавил из прозрачной упаковки на выточенном из плекса пуансоне.

Двигатель выточил и размножил в эпоксидке... Когда конструкция была собрана воедино, обшил гофром (evergreen). Нос самолета -крокодила выточил из склеенного пластика.. Обтекатели шасси выдавливать не стал, а тоже сделал из склеенного пластика...Стойки и костыль из латуни.
Выхлопные трубы из пластиковых трубок (evergreen). В общем, модель выполнена полностью по той же технологии , что и Ант-14 И Ант-20. Загрунтована и покрашена модель авто-красками, задута автолаком , а финишный слой - Humbroll.

Зубы и когти вырезаны в наклеенной ленте Tamiya и задуты своими цветами. Декаль самодельная., тонировка детской акварелью. Ну вот, вроде и все. Хочу выразить признательность друзьям с сайта за помощь и поддержку .


Всем творческих успехов. С уважением, Евгений.

p-s.Так как модель завершает трилогию на тему агит - эскадрильи, добавил пару общих фото .

Просмотров: 7487
Опубликовано: 29.12.11 07:00

» Автор
Barbara
Опыт:	1785
Репутация:	+589/–6
Откуда:	Ирландия

Мастер-модель Small Stuff 1/72 И-14 - cамоделка на основе Prop-and-Jet

AirKits 1/72 ПС-9 Крокодил - Хищная улыбка коммунистической сатиры

Самодел 1/72 Voisin LA - самая элегантная этажерка

Самодел 1/48 Nieuport Mite

Самодел 1/72 С-19 Гранд Балтийский/Гранд РБВЗ, Сикорский И.И.

Самодел (картон, металл) 1/32 Пе-2

Самодел 1/72 Дископлан AS-6

Самодел 1/48 М-9 - летающая лодка Григоровича.

Barbara 30.12.2011 - 00:00

С Новым Годом! Супер!
А что за гофр evergreen?
Вас тоже...Спасибо... :wink:
Уже и Олег и я ответили...хороший гофр...опять же мне не с чем сравнивать...В теме Ант-14 (Правда) есть и еще фото и размеры....

Добавлено спустя 3 минуты 22 секунды:

Жень как всегда красота!

п.с. с наступающим Новым Годом тебя. :wink:
Саша, спасибо большое.... :grin:
Тебя тоже с наступающим... :grin: Удачно тебе прыгнуть в новый год.... :grin:

Чип 30.12.2011 - 00:05

Удачно тебе прыгнуть в новый год.... Very Happy

А у нас говорят хорошо вкатиться... :grin:

Barbara 30.12.2011 - 00:11

Удачно тебе прыгнуть в новый год.... Very Happy

А у нас говорят хорошо вкатиться... :grin:
Понял.. :grin: А то я , буквально вчера, узнал , что у вас традиция впрыгивать в Новый Год со стула ...или со стола..... :grin: А оно вон как.... :grin:

Anonymous 30.12.2011 - 00:15

Эх...
Нам бы вползти!
:smile:

Usatiymen 30.12.2011 - 10:29

Очень интересный самолет! Хорошая работа.

mmoustaf 30.12.2011 - 12:19

А где ты его покупал - эвергиновский пластик?

Barbara 30.12.2011 - 13:55

Эх...
Нам бы вползти!
:smile:
Игорь, а я , так как позже всех , в него влетаю....
:grin: чтобы догнать......

Добавлено спустя 1 минуту 3 секунды:

Очень интересный самолет! Хорошая работа.
Спасибо.... :wink:

Добавлено спустя 34 секунды:

А где ты его покупал - эвергиновский пластик?
Ebay.....

soyuz-apollo 30.01.2012 - 07:34

Женя.
Есть тема для тебя на, 36-50 и 58-12. В коллекцию твоих ,,монстров,,,

http://partizzan1941.ucoz.ru/load/sovetskie_aviaparady_1935_1940/12-1-0-9244

С уважением, Сергий. :wink:

Barbara 30.01.2012 - 17:03

Женя.
Есть тема для тебя на, 36-50 и 58-12. В коллекцию твоих ,,монстров,,,

http://partizzan1941.ucoz.ru/load/sovetskie_aviaparady_1935_1940/12-1-0-9244

Сергей, спасибо... Кино хорошее...У меня такого не было.....
С уважением.Евгений.
