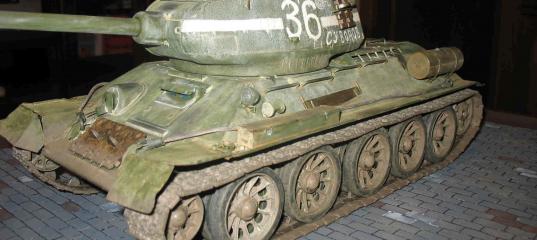

Здравствуйте, коллеги. Представляю на ваш суд модель Т-34/85 от Трумпетер в масштабе 1/16. Это мой первый опыт в броне. Собирать просто из коробки не очень люблю, поэтому в работе использовал травление от PART (P16-001 – exterior, P16-002 – interior, P16-003 – fenders), плюс металлические траки, пластиковые никуда не годятся, хотя сделаны, вроде-бы, и не плохо. В целом, сборка трудностей не вызвала, хотя в отдельных моментах приходилось использовать многовато шпаклевки.

По двигателю и трансмиссии особых нареканий не было. Для придания достоверности пришлось из медной проволоки изготовить топливопроводы и «воздушку» (окрашены соответственно в желтый и голубой цвет), а также срезать и заменить на травленку отдельные хомутики и крепления в системе выхлопа и воздухоочистки (фото 1,2 и 4).

В конце работы заметил, что отсутствует проводка к стартеру, поэтому дополнил трансмиссионное отделение покрашенной металлической трубочкой и проводочками (фото 6 и 24).

В боевом отделении существенно доработаны снарядные ящики, где опять же, путем хирургического удаления срезана имитация ремней и произведена их заменена на травленку (фото 4, 7, 8).

При работе с травлением получил удовольствие от сборки и последующего использования крепления для снарядов, как в боевом отделении, так и в башне. Фактически получился нормально действующий механизм «открывания и закрывания». Естественно все, что сделано для его имитации из пластика срезано или спилено (фото 10).

Что еще приятно удивило, так это рабочая система подвески, которая собирается из пластиковых «амортизаторов» и металлических пружинок (фото 5).

Много доработок было по корпусу. Сначала пришлось выбросить коробки для инструментов и изготовить их из травленки. По-моему, это существенно придало реализма модели (получились замочки, петли болты крепления и ручки).
Аналогично поступил с системой крепления дополнительных топливных баков, дымовых шашек, решеток и сеток (использовались проволока разного диаметра и травление).

Все люки и задвижки сделаны подвижными.
Пришлось помучиться с кормовой бронеплитой. Во-первых, правильно сделать отверстия под выхлопные трубы. Потом сымитировать отверстия под болты, и наконец приклеить из кусочков пластика имитацию гаек крепления бронеколпаков выхлопных труб (фото 13). Может и не очень эстетично, но на фотках, которые у меня были это выглядело приблизительно так.

Естественно, дополнить и корпус, и башню пришлось имитацией сварных швов. Тема известная, поэтому нет смысла описывать.
С люком механика водителя помучился. Из травленки сделал смотровые приборы. В качестве стеклышка использовал пленку синеватого цвета. Некоторым это не нравится, может нужно было и черную использовать.

Башню дорабатывал более основательно. Тамиевский ствол из двух половинок выбросил и заменил на металл. Проводку в башне срезал, (слишком грубовато) и заменил на имитацию из проволоки. Все смотровые приборы внутренние и наружные заменены на травленку. Также добавлены механизмы открывания-закрывания люков.
Вообще-то, сложилось впечатление, что китайцы на отдельных «внутренностях» башни немного отдыхали. Например, прицел пришлось существенно шпаклевать и пытаться из него чего-то нормальное делать, похоже, пресс-форма поехала.
Да, чуть не забыл. Передние брызговики попробовал не только помять, но и «погрызть» (фото 14), а резиновым бандажам придал «объезженный» вид с небольшими вырванными кусочками. Вроде получилось.

Модель собрана на начало Берлинской операции, пытался передать следы не совсем смытого зимнего камуфляжа и постоянного движения.
Красил тамией. Все надписи наносились белой краской, деколи не использовал. Немного по фотке поправил тактические обозначения (три круга, а не два, как показали китайцы). Тонировка тоже сделана тамиевскими пигментами и карандашами, где нужно работал тонкой кистью (как правило ржавчина), пигменты этой фирмы прекрасно растворяются водой и после высыхания не смазываются с модели. Описывать технологию смысла не вижу, она прекрасно изложена на сайте и в «масштабных моделях».

Недостатком является мое неумение фотографировать, вспышка съедает многие оттенки и остается только насыщенный цвет. Буду исправляться
На основание просьба внимания не обращать – еще идет работа.
Буду признателен за деловую критику и пожелания.

Просмотров: 20577
Опубликовано: 5.3.11 06:11

» Автор
АндрейКиев
Опыт:	190
Репутация:	+8

Trumpeter 1/16 САУ СУ-100 30.04.1945 Tiergarten

Trumpeter 1/16 Т-34

Trumpeter 1/35 БТР-70(ранний)

Конверсия 1/35 Т-64А

Trumpeter 1/35 модель 122-мм самоходной гаубицы 2С1 Гвоздика

Trumpeter 1/35 модель 203.2-мм самоходной пушки 2С7 Пион

Trumpeter 1/72 Т-10 Тяжелый гвардейский танк

Trumpeter+Конверсия 1/72 БТР-80а

AZOT 05.03.2011 - 20:54

Видел этого великана живьем, на выставке в Броварах..... Класс! На фото выглядит га-а-а-раздо хуже, чем в жизни. От меня+! С Уважением, Женя.

АндрейКиев 05.03.2011 - 21:03

По тракам даю адрес
http://www.axels-modellbau-shop.de/katalog/en/116-Military/Tanks-and-Accessories/T-34 /T-34/85-TorroWSN:::1_344_348_14.html

NikApple 06.03.2011 - 13:56
Тема: Trumpeter 1/16 Т-34/85

Очень красиво и реалистично.Класс! +1 от меня.

Лекарь 06.03.2011 - 18:36
Тема: Trumpeter 1/16 Т-34/85

Отличная модель!+1
А кто производитель металлического ствола?
Траки 139,95 евро :shock: :shock: :shock: очень жирно получается...

АндрейКиев 06.03.2011 - 21:34

По рекомендации "Стенд мастер" № 28 ствол брал от ARMO
http://www.jadar.com.pl/armo/armo72barrels-a.htm,
но сейчас можно выбирать из нескольких производителей

Alexander 06.03.2011 - 21:47

Модель действительно "в реале" смотрится гораздо ярче, чем на фото, причем мне довелось увидеть ее в работе практически с самого начала. Нужно сказать,что и сама модель недешева, и афтермакет в силу мега размеров - тоже изрядно стоит. Объем работ, выполненный автором, статья представляет слишком скромно - поскольку танк "нафарширован" и в интерьере, и снаружи.

AnAnAs 07.03.2011 - 18:13

Очень понравилась модель. Спасибо автору

юрий01 11.03.2011 - 19:27
Тема: Trumpeter 1/16 Т-34/85(#3843) - обсуждение

супер,а какой у нее размер

АндрейКиев 11.03.2011 - 19:44

Для юрий01 !

Согласно спецвыпуска БК № 3 "Т-34", стр. 46, среди основных ТТХ Т-34/85 числятся:
длина- 8100 мм
ширина-3000 мм
высота- 2720 мм
если учесть масштаб 1/16, приблизительно можно вычислить размеры модели.
Да, чуть не забыл о клиренсе - 4000 мм.

XGanShotX 28.10.2016 - 16:31
Тема: Trumpeter 1/16 Т-34/85

Если не составит труда скажите пожалуйста какой тамиевский цвет использовался как 4БО на этом танке
