Amodel 1/72 ТУ-134 АК

Лучшие статьи

Airkits 1/72 АНТ-9 Дерулуфт 1935г.

Special Hobby 1/72 L-13 Blanik - Планер в подарок

От винта! 1/72 ЦКБ-15 - Окраска шасси

Tamiya 1/72 Ki-61 Hien - Ласточка Кобаяши

Italeri 1/72 Fairchild Republic A-10 Thunderbolt II

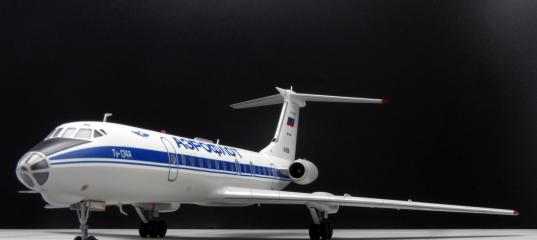

Представляю вполне себе известную модель ТУ-134 от компании Amodel в масштабе 1/72.
Говорить о качестве набора можно долго, перечисляя при этом все его бесчисленные косяки, но думаю это лишнее, так как все уже озвучено и обсуждено многократно. Но все равно не ожидал, что впихнуть кабину пилотов в носовую часть это та еще история. Пришлось точить как саму кабину снаружи, так и скорлупки фюзеляжа изнутри дабы хоть как то впихнуть невпихуемое.

Для стыковки киля с фюзеляжем, стабилизатора с кинем, крыльев с фюзеляжем вклеивались лонжероны, так как без них спозиционировать стыкуемые детали ровно друг относительно друга невозможно (куда смотрел и чем думал производитель, проектируя такое членение модели?).



Стыковка скорлупок фюзеляжа между собой так же отдельная песня - то ли это проблема конкретной коробки то ли модели, но в моем случае скорлупки (а их 9 штук) все кривые-косые, без «рашпиля и такой то матери» собираться воедино не хотели.
Строился конкретный борт 65986 в ливрее Аэрофлота с регистрацией RA, поэтому постарался все особенности данного борта учесть.
Из доделок стандартного набора:
Стачивал задние кромки крыльев и стабилизатора для придания им удобоваримого вида, мелкое остекление (туалеты в хвосте и фонарь освещения стабилизатора) заливал смолой - в наборе ужасного качества остекление данных элементов, добавил фары на внутренней стороне гондол основных стоек, все фары так же заливал смолой, использовал диски колес и резиновые покрышки из набора дополнений, внутренности двигателей так же смола-дополнение, выхлоп ВСУ - латунная трубка, антенны по мелочи добавил в хвостовой части.
Пришлось немного поколдовать над обтекатем стабилизатора чтобы придать ему более-менее похожий на оригинал вид. Горб сточил в момент сборки планера, а вот угол установки передней антенны резанул глаз уже в процессе покраски, поэтому резал «по живому» и немного менял угол - задирал носик.
До переделки выглядело так

В комплекте есть платка травления. Штурвалы и детали основных стоек. Рекомендую использовать обязательно детали для стоек, так как без них стойки очень хлипкие и вряд ли удержат нужную геометрию под весом модели.

Кстати, груз в нос добавлял, грамм 30 точно засунул.
С декалями отдельная история: в наборе декаль на обычный самолет, не АК, а надпись аэрофлот вообще каким то кривым шрифтом дана, номера бортовые так же шрифт мимо.
Неплохой вариант от Revaro, но найти его не смог, а производитель на связь не выходит (видимо всё 🤷🏻♂), поэтому для читлайна, технички и надписи Аэрофлот использовал декаль от А.Бацких, все остальное рисовал сам и печатал у PasDecals.
Шпаклевка (а ее много ушло) Tamiya, грунты/краски/лаки Mr.Hobby, маски остекления кабины пилотов и штурмана KV-Models.
С масками остекления салона история такая получилась: так как я использовал декаль не из коробки, то размеры остекления там были немного другие, не такие как в наборе, да и были сомнения у меня в сходимости окошек модели и декали с афтемаркета. Поэтому отсканировал декаль, нарисовал по ней в векторе маски и весь читлайн, вырезал все на плоттере и примерил по месту на модели. Все сошлось +/- поэтому маски на остекление получились самодельные.
В целом постройка модели достаточно много нервов и времени отняла, но результатом я остался вполне доволен. Модель смотрится, на настоящий похожа. Надеюсь понравится и вам.

Просмотров: 1518
Опубликовано: 2.7.25 11:01

» Автор
Airliner-RC
Опыт:	2740
Репутация:	+42/–4
URL Сайта:	http://www.airliner-...

Амодел 1/72 Ту-134УБЛ

Trumpeter 1/72 Ту-22М2 - не изданное

Амодел 1/72 Ту-134УБ-Л

Trumpeter 1/72 Ту-16-к10

Amodel 1/72 Ту-134А - Синяя птица

Modelsvit 1/72 Ту-22КДП - Прости нас, Белорусская земля!..

Trumpeter 1/72 Ту-22М2

Modelsvit 1/72 Ту-22кдп

FORGER 02.07.2025 - 21:30
Тема: Re: Amodel 1/72 ТУ-134 АК

Масштаб то крупный
Что в нем крупного? Обычный 72-й. В 72-м самый длинный нож антенны "свой-чужой" (СРО) будет меньше 1,7 мм. Конечно, можно было бы и сделать, но эти мелочи вроде этой антенны и неск. датчиков (П-5, например, будет всего 1.5 мм) будут незаметны на фоне большой модели самолета. Да и нечаянно снести их на большой модели как два пальца, а это обидно. А мне сама модель понравилась, хорошо сделана и покрашена, да и труда в нее вложено немало. Как говорят в таких случаях - автору респект!

Aircraft2012 02.07.2025 - 21:46

Труда вложено много, но без души.

ionas1988 02.07.2025 - 22:37

Переплет штурманского блистера,даже судя по приведенному фото,только в нижней части серого цвета,а большая часть,все же белого.

antey1968 03.07.2025 - 06:28
Тема: Re: Amodel 1/72 ТУ-134 АК

Масштаб то крупный
Что в нем крупного? Обычный 72-й!
Валера. Крупный, потому что автор больше специализируется на 144 масштабе. В 72-м требования усиливаются. Поэтому нужно учитывать, то что прощается в мелком масштабе, в более крупном, придётся ответить за упущения ))) которые на самом видном месте.

plata 03.07.2025 - 09:04
Тема: Amodel 1/72 ТУ-134 АК

Пассажиры в 72 бальшие аппараты. Понравился отлично сделано. Про победил Амодел нужно сразу орден вручать и особый титул на сайте)), типа Амодел-победитель)).

Airliner-RC 03.07.2025 - 11:17

Переплет штурманского блистера,даже судя по приведенному фото,только в нижней части серого цвета,а большая часть,все же белого.

он полностью серый

pilot43 05.07.2025 - 00:04
Тема: Re: Amodel 1/72 ТУ-134 АК

Бросается в глаза отсутствие датчиков на передней части фюзеляжа.
Всё же интересно, модель достаточно крупная, а датчики анероидно-мембранной системы проигнорированы полностью! Почему?
Извините пожалуйста, о каких датчиках идёт речь? ПВД вроде на своем месте, а приемники статического давления вы и на живом самолёте только в упор увидите и то если вас к ним подвести вплотную. ППД действительно отсутствуют, но как по мне, общей картины не портят. Такое впечатление, что каждый критикует по своей специальности: Аошнику не нравится отсутствие ППД, двиателисту - отсутствие копоти, технику самолёта - отсутствие грязи. :-)
В любом случае модель получилась восхитительная. Плюсую с большим удовольствием!.

Evgen.36 05.07.2025 - 03:37
Тема: Re: Amodel 1/72 ТУ-134 АК

antey1968 05.07.2025 - 08:27
Тема: Re: Amodel 1/72 ТУ-134 АК

……Такое впечатление, что каждый критикует по своей специальности: Аошнику не нравится отсутствие ППД, двиателисту - отсутствие копоти, технику самолёта - отсутствие грязи. :-) .
Дааааа :razz: Вы это…правильно заметили )))) Я вот пилот, мне сподручней придираться к кабине пилотов, чистоте остекления и дворников. А то, как же без педалей в кабине, в ливень и без дворников :facepalm:

Airliner-RC 06.07.2025 - 10:10

Коллеги, всем огромное спасибо за внимание к модели и комментарии. С кем то согласен, с кем то нет, но на то оно и творчество - каждый видит по-своему. :cool:
Вряд ли соберусь еще раз собирать Amodel, по крайней мере по собственной инициативе :mrgreen: так как особого удовольствия от процесса сборки не испытал, но в крупных масштабах свои силы попробую еще наверняка.
