Приветствую Вас, уважаемые коллеги. Представляю модель Ан-2. Старый Bilek в коробке Italeri, к великому сожалению моделистов очень кривой и позору отечественных производителей, безальтернативный в 72 масштабе.

Этот аппарат достоин того, чтобы потратить уйму времени и получить из того, что лежит в коробке, модель, похожую на легендарный самолёт. Строительство начал с фонаря, от этого зависел дальнейший ход работ. В моём распоряжении был вакуумный фонарь от Pavla, но он проблему не решает. Установить правильный фонарь на пластик из набора не получиться. Фюзеляж Билека примерно на 3 мм. выше, чем надо, и имеет значительное сужение к 5 шпангоуту. Любой фонарь, сделанный по посадочному месту модели, будет худой и высокий, что и продемонстрировал фонарь Pavla. Я сделал новый вакуумный фонарь и уже по нему выводил фюзеляж.

Далее исправляем уехавшие вниз иллюминаторы грузовой кабины и асимметрию левой и правой половин хвостовой части фюзеляжа.
Пролил расшивку модели циан акрилатом и ошкурил всё, вместе с воздухозаборниками. Они выполнены очень грубо и были сделаны заново. Верхняя часть киля тоже нуждается в корректировке. Отпиленный руль направления я выбросил и сделал новый.



Правая посадочная фара в модели уехала вправо аж на 8 мм. Далее нарезка расшивки и накатка заклёпки. В запасе у меня были смоляные кабины от той же Павлы и от НеОмеги. Кресла пилотов у Павлы более похожи на оригинал, остальное я взял от НеОмеги, немного доработав в деталях.



Установочный угол стабилизатора на модели +5 градусов, а на прототипе минус 1 градус, соответственно неверна геометрия подкоса стабилизатора.

Коробку крыльев я сдвинул вперёд на 2,5 мм. Бипланные стойки тоже надо перемещать вперёд на 2,5 мм.

Передняя кромка крыла на модели просто ужасна, профиль валенка. Отрезаем её и приводим в норму.

На стоковых элеронах и РВ, триммеры выполнены на левой стороне и на правой. А должны быть только слева. Кроме того, ширина элеронов и закрылков уже на 1мм., что при их небольшой ширине, довольно заметно.
Всё это я устранил, придал элеронам и закрылкам профиль и на всех деталях сделал тоненькую заднюю кромку.
Ан-2 имеет щелевые закрылки, на модели же они просто клеятся встык. Сделал что-то похожее на щелевые закрылки.

Травление Part я приобрёл исключительно из-за лент расчалок. Они масштабны, прочны и не требуют натяжения. Я приклеил их по месту клеем АКАН, для прозрачных деталей. Из набора травления использовал предкрылки, верхние панели бензобаков и крышки горловин. Навесы закрылков и элеронов так же из травления. Смоляной двигатель от Вектор R-1820G просто великолепен и как нельзя лучше подходит на роль АШ-62 ИР. Тем более, что в далёком девичестве АШ-62 это именно R-1820. Я только добавил направляющие толкателей, коллектор проводов зажигания и сами провода.

Капот смоляной НеОмега. Я его тоже немного доработал. На выбранном мной прототипе воздухозаборник карбюратора с встроенным пылефильтром, и выглядит иначе. Створки капота сделал из пластика 0,13 мм.

Воздушный винт был так же доработан.

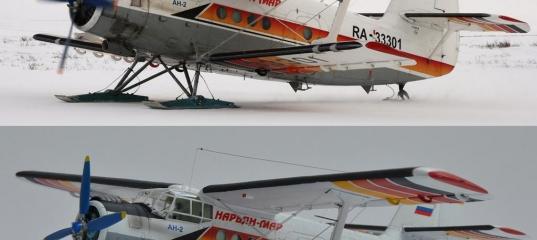

Ан-2 полярной авиации должен быть на лыжах! Сделал одну лыжу в качестве мастера, далее отлил в смоле. Окраска Ганза, тонировка масло. В качестве прототипа выбран борт RA-33301 Нарьян-Марского авиаотряда.
