Airfix 1/72 AV-8S Matador

Лучшие статьи

Airfix 1/72 Blackburn Buccaneer S.2B

МавИ 1/72 Ки-27

Trumpeter 1/72 СУ-34 б/н 23 авиабаза Шагол г.Челябинск

ICM 1/72 Ki-21-lb Sally

Modelsvit 1/72 И-320 - клей МОМЕНТ в моделизме

Приветствую всех!
Представляю на ваш суд мою очередную работу, с которой я участвовал в ГБ "Крылья над морем-2".

Однажды по очень демократичной цене (почти за даром) достался мне вот такой набор:

Большого желания собирать классического англичанина у меня не было. А тут тебе ГБ проходит интересный, дай думаю изображу из него морячка ишпанского!

Иначе сгниет пластик аглицкий на антресолях моих безбрежных)))

Удручало только отсутствие нужного варианта декали и доп.литников которые докладывают в набор AIR04057.
Ситуацию спас Алексей GROWLER поделившийся нужным вариантом декали.

Историческая справка:

Как-то одолжили в 1967 г. (в 1972 г. был окончательно выкуплен) на пятилетний срок американцы испанцам авианосец «Cabot»... Правда постройки 1943-го года, да еще и лёгкий авианосец типа «Independence», но все же! Корабль переименовали в «Dedalo».
Ну а куда ж авианосцу без палубной авиации?!! Пришлось покупать и самолеты. А так как англичане отказывались продавать Каудильо (Франси́ско Паули́но Эрменехи́льдо Тео́дуло Фра́нко Баамо́нде) боевые самолёты, заказывать харриеры для новоиспеченного флагмана ВМС пришлось через все тех же американцев.
Модификация заказанных у англичан самолетов получила название-Harrier Mk 55 (обозначение "Hawker Siddeley") и AV-8S (ВМС США), а спарки - как Harrier Mk 56/TAV-8S. Испанское обозначения - VA.1 и VAE.1 соответственно.
В 1975-76г.г. было закуплено шесть одноместных AV-8A и две спарки TAV-8A. В 1977 году были заказаны и в 80-м переданы ВМС еще пять одноместных Harrier.
В 1987 году эти Харриеры прошли модернизацию - на них установили станции предупреждения о радиолокационном облучении Marconi Sky Guardian, а к 1989 году обеспечили возможность применения модернизированных УР AIM-9L.
И летали испанцы на AV-8S аж до октября 1996 года, пока матчасть не списали. А 8-ю эскадрилью, эксплуатанта этих агрегатов, расформировали.

Постройка:

Модель произвела довольно приятное впечатление- стыкуемость и деталировка вполне ничего себе! Чуть подпортило впечатление фирменная «траншейная» расшивка, почти полное отсутствие, пускай даже «фирменной», расшивки на пузике …….
Сборку планировал произвести в максимально сжатые сроки с минимально необходимыми доработками. По этому с кокпитом особо не заморачивался- собрал и покрасил как есть.Высверлил на спине воздуховоды и вклеил сеточки.Сделал на стойках шасси проводку гидросистемы. Недостающую в моем наборе, но необходимую для матадора, антенку выточил из алюминиевой пластинки.

По ходу сборки успел докупить Павловские смоляные сопла и пушечные контейнеры, а так же ПВД Master Model.

Сопла и ПВД вполне себе актуальны, а вот пушечные контейнеры вникуда- родные копийней, разве что в смоле дырки есть.

Доработал с оглядкой на фото катапультное кресло:

Ну а в дальнейшем все как всегда:
Сборка, шпатлевка, грунтовка Mr.SURFACER 1000
Окраска (ес-но с прешейдингом/постшейдингом) Mr.COLOR:
Низ- C-316 (на этикетке написано FS 17875);
Верх- C-315 (на этикетке написано FS 16440), правда немного добавлял С-307- а то цвет слишком «теплым» показался.
Далее покрыл футурой и обдекалил. Декаль легла хорошо- Картограф однако! Затем опять слой футуры и далее МIG-овская смывка.
Финишное покрытие- матовый ариловый лак vallejo.
И в завершении по пачкал пузо маслом на уайт-спирите.

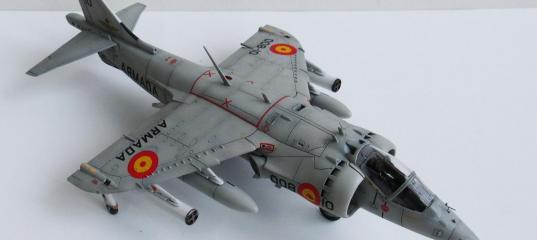

Вот что получилось на выходе:

Просмотров: 4186
Опубликовано: 13.2.20 11:01

» Автор
wasia
Опыт:	3013
Репутация:	+255/–1

Oбзор NOVO 1/72 Harrier Gr.1/AV-8А

Dragon 1/72 Sea Vixen faw.1

Tamiya 1/48 Sea Harrier FRS.1

Airfix 1/72 McDonnell Douglas Phantom FG.I

CMR 1/72 De Havilland Sea Venom FAW.22 - Морской яд по-чешски

Novo 1/72 Sea Venom

Hasegawa 1/72 AV-8B Harrier II+

Hasegawa 1/72 AV-8A Harrier

Anonymous 13.02.2020 - 13:48
Тема: Airfix 1/72 AV-8S Matador

-"Думаю что у всего Airfix широкая расшивка клиновидная и при ошкуривании превращается в узкую, хотя, могу ошибаться. В общем, при желании думаю что можно сделать её узкой не особо напрягаясь, на относительно небольших моделях."

На практике всё не так радужно. Новые фиксовские модели делаются с расшивкой а-ля Мачбокс, как для 24го масштаба, а не для 72го. Лечится это только одним способом. Внутренний крой полностью заделывается и нарезается внутренний, тонкий. Но пока сие чудо на практике никто вроде не продемонстрировал.

Anonymous 13.02.2020 - 13:51
Тема: Airfix 1/72 AV-8S Matador

Для желающих собрать Харриер или Матадор с вменяемым кроем фирма Италери перевыпустила старую модель ЕSCI середины 80х.

Pavel_P 13.02.2020 - 15:08
Тема: Airfix 1/72 AV-8S Matador

Понравилась модель, окраска простая - одним цветом, удалась.

wasia 13.02.2020 - 19:54

Usatiymen
VMS
Монтёр
Kent
Pavel_P
Спасибо!

Тут я в начале статьи чуть не ту картинку вставил.
У меня был такой набор:

Добавлено спустя 17 минут 1 секунду:

Вот только цвет задних сопел, по моему, должен быть "жжёным" - там шла реактивная струя, а вот из передних шёл холодный воздух и окраска могла быть вполне под цвет борта.
А и правда, прозевал этот момент :oops:

Добавлено спустя 1 час 22 минуты 11 секунд:

В общем, при желании думаю что можно сделать её узкой не особо напрягаясь, на относительно небольших моделях.
И в относительно ровных местах, сошкуривать везде это геморно, но эффект действительно есть.
Внутренний крой полностью заделывается и нарезается внутренний, тонкий. Но пока сие чудо на практике никто вроде не продемонстрировал.
Это не чудо, это нынче (в 21-м веке)-Подвиг! :smile:

Anonymous 14.02.2020 - 07:16
Тема: Airfix 1/72 AV-8S Matador

Bepно, разучивается в 21м веке моделист что-то делать руками. Сейчас афтер ему крашеный и модели со 100% й копийностью подавай. :) Чтоб только клеить и всё. :)

Den2000 14.02.2020 - 07:20

Классный испанский СВВП! Крой конечно ярковат, но в целом - приятное впечатление. +1
Тоже плюсанул, за сборку.

Wild Weasel 14.02.2020 - 12:04

Просто великолепно! :grin:
И нестандартно - надоели уже британские или американские Харриеры :roll:

wasia 14.02.2020 - 15:28

И нестандартно - надоели уже британские или американские Харриеры
Тут есть куда еще копать! :lol:

Гертрудыч 15.02.2020 - 03:32
Тема: Airfix 1/72 AV-8S Matador

Конечно, линии раскроя обшивки (но никак не РАСШИВКИ, как повсеместно все говорят и пишут-стало быть получится РАСШИВКА ОБШИВКИ,так что ли...) современного ФИКСа широковаты, но уж никак не у МАЧа. Пройдитесь по крою аэрографом не очень жидкой Тамиевской грунтовкой 4-6 раз, затем 600-1000-й шкуркой и зрительное восприятие линий раскроя будет вполне приемлемым.
Испытано на себе. Аргентов Валерий.

Anonymous 09.03.2020 - 15:18
Тема: Airfix 1/72 AV-8S Matador

-"Пройдитесь по крою аэрографом не очень жидкой Тамиевской грунтовкой 4-6 раз, затем 600-1000-й шкуркой и зрительное восприятие линий раскроя будет вполне приемлемым.
Испытано на себе. Аргентов Валерий."

Фото сего дивного испытания - в студию!
