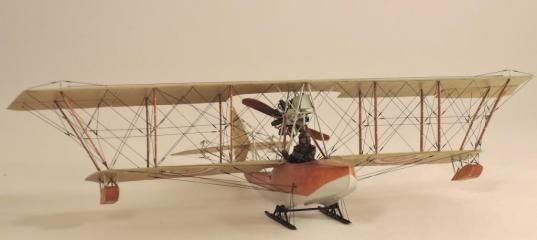

Из созданного мною набора Григорович М-5, о котором писалось здесь, пришло время изготовить модель Григорович М-20.
По сути лодка М-20 – это модификация лодки М-5, но с двигателем «Рон». Остальные визуальные отличия по мелочи: форма маслобака, крепление подкрыльевых поплавков, отсутствие пары расчалок.

СохранитьСохранить

Окраска моей модели не имеет исторического прототипа, а является собирательным образом: М-20 на лыжах из 2-го разведывательного гидроотряда в Архангельске, опознавательные знаки выполнены по фото М-20 из «Красок Русской Авиации том 3».
Для модели использован смоляной мотор Le Rhone производства SmallStuff.
Пара сотен расчалок придаёт модели ажурный вид. Процесс растяжки не так сложен, как считают многие. Принцип прост: первый конец вклеиваем на циакрине в глухое отверстие, второй конец пропускаем через сквозное отверстие:
- Нижнее крыло: перед покраской сверлим глухие отверстия, потом полностью его красим, устанавливаем на корпус.
-Верхнее крыло: сверлим сквозные отверстия, красим только нижнюю сторону, устанавливаем на стойки.
- Для растяжек использую мононить Гамма 0,12мм, непосредственно с катушки не пригодна, скручивается кольцами. Для распрямления наматываю в натяжку на рамку, проливаю кипятком из чайника.
-Повесив каплю циакрина на кончик нити вклеиваю её в глухое отверстие, пропускаем через сквозное отверстие. Натянув нить, подминаем её зубочисткой в местах входа/выхода из крыльев. Немного ослабив нить, видим место её излома на входе в верхнее крыло. Наносим чуть выше излома каплю циакрина, и верным движением руки натягиваем нить, циакрин входит в отверстие и надёжно фиксирует растяжку. Установив межстоячные растяжки, обрезаем лишние концы, места обрезки шпаклюем, шлифуем, красим верхнюю сторону верхнего крыла. Стоит отметить, что такой способ увеличивает прочность модели, т.е. её долговечность.
Приятного просмотра.







Благодарю Валентина за изготовление декалей.
