Ил-2м, Эдуард, 1/48 Поддержка ГОТОВО!

Репутация: +633 · Ср Ноя 16, 2022 6:35 pm

Sigvard
Спасибо!

Коллеги, подскажите пожалуйста, на сколько можно доверять этому чертежу? Есть план по переделке модели Звезды в эту модификацию

Репутация: +412/-2 · Чт Ноя 17, 2022 4:11 am

Fitter29 писал(а):

можно доверять этому чертежу?

Похоже других нет. Везде, в сети, попадаются именно эти чертежи, с небольшими вариациями. Вот, например, у "Колибри" они даже с клёпкой, но по сути тот же чертёж.

Репутация: +57 · Чт Ноя 17, 2022 4:39 am

Из того что видно - это "отзеркаленные" отверстия гильзосброса. На самом деле должно быть одинаково на левом и правом крыле. Как у Аккуратовского набора.

Репутация: +290/-1 · Чт Ноя 17, 2022 4:48 am

Fitter29
я понемножку переделываю одноместный в ранний)))

пытался прорисовать консоли по различным фото ранних. Есть некоторые отличия с тем, что вы выложили. На истину в последней инстанции не претендую.

Репутация: +412/-2 · Чт Ноя 17, 2022 6:17 am

alex79 писал(а):

"отзеркаленные" отверстия гильзосброса.

Пушки-то другие, ШВАК, а не ВЯ.

Репутация: +57 · Чт Ноя 17, 2022 6:24 am

seabear
А что, есть разница? Разве есть вариант ШВАК левый и правый?
В крыле они одинаково устанавливались, вроде как.
Вот отверстия под ВЯ выше ast55 привел.

Репутация: +412/-2 · Чт Ноя 17, 2022 7:30 am

alex79
Дело не столько в установке, сколько в подаче ленты к пушке. Была на ШВАК двусторонняя подача ленты?

Репутация: +57 · Чт Ноя 17, 2022 7:55 am

seabear
Так я о том же, лента с одной стороны подавалась, сброс с другой. Почему отверстия иначе расположены тогда?

Репутация: +412/-2 · Чт Ноя 17, 2022 8:21 am

alex79
Значит это ошибка чертежа. Звезда, кстати, тоже даёт, для ШВАК, отверстия на оду сторону.

Репутация: +57 · Чт Ноя 17, 2022 8:30 am

seabear
Тоже хотел этот пример привести Very Happy

Вопрос у кого правильно: у Звезды или Тамии (у нее как на чертеже).
В любом случае вам, Михаил, спасибо - заставили думать. Надеюсь Дмитрий не расстроится, что опять мы понаписали тут. Mr. Green

Мы ж следим за стройкой. Very Happy

Репутация: +633 · Чт Ноя 17, 2022 9:28 am

ast55
seabear
Спасибо за пояснения!
alex79
У Тамии отверстия гильзосбросов сделаны не правильно.
И на приведенном чертеже тоже ошибка в этой части

Мне видится, что там не зеркально.

Репутация: +97/-6 · Чт Ноя 17, 2022 9:29 am

alex79 писал(а):

Из того что видно - это "отзеркаленные" отверстия гильзосброса. На самом деле должно быть одинаково на левом и правом крыле. Как у Аккуратовского набора.

на чертеже подпись "ранних серий". Сие означает, что там ШВАК и ШКАС относительно поздних поменяны местами. ШВАК вплотную к гондоле, и поставить "одинаковые" , не зеркальные панели возможности мне кажется не особо. Так что не всё так очевидно. Тамия и звезда это про другое крыло.

Добавлено спустя 20 минут 47 секунд:

Fitter29 писал(а):

Мне видится, что там не зеркально.

Ну и не так чтобы прям и совсем одинаково...

Репутация: +633 · Чт Ноя 17, 2022 10:24 am

3S

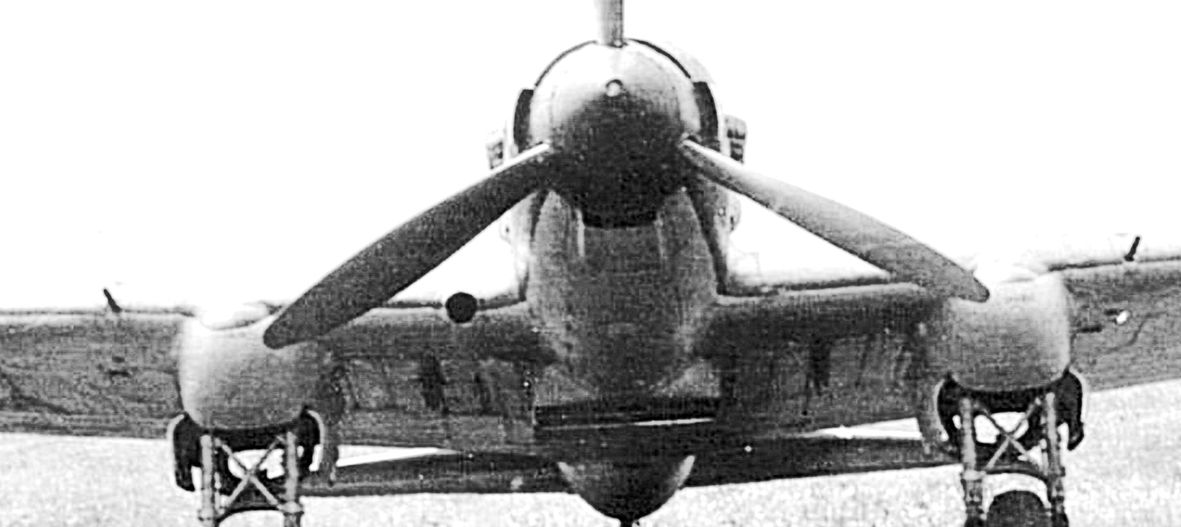

Другой ракурс, левая консоль видна лучше. Здесь вплотную к шасси. На предыдущей фотографии справа законченное отверстие правее ствола.

Репутация: +0 · Чт Ноя 17, 2022 10:50 am

Ил-2 1612 завода 381

Репутация: +57 · Чт Ноя 17, 2022 10:54 am

3S
Мы не говорим сейчас про размен местами швак и шкас. Это отдельная большая тема. Вопрос в том что, не может гильзосброс быть с разных сторон у одной и той же пушки.

Репутация: +97/-6 · Чт Ноя 17, 2022 10:56 am

alex79

У ШВАК может быть и не может. А вообще подача ленты и экстракция гильз отдельная интересная тема. )).

Репутация: +57 · Чт Ноя 17, 2022 10:56 am

прохожий1917
Да, в общем видно, что расстояния иные между отверстиями, но то что они не зеркально расположены - это точно. Спасибо

Репутация: +633 · Чт Ноя 17, 2022 10:15 pm

Здравствуйте!
В основном закончил с окраской.

Репутация: +57 · Пт Ноя 18, 2022 4:35 am

Да, класс! Видна тонкая работа аэрографом.
Окраска мне очень нравится. Снимаю шляпу Very Happy

Репутация: +290/-1 · Пт Ноя 18, 2022 5:33 am

прекрасно! очень живо.
