Обзор Brach Model 1/32 Macchi M.33

Лучшие статьи

Обзор модели вертолёта Trumpeter 1/35 UH-1B Huey

Представляю вашему вниманию небольшой обзор смоляного Macchi M.33 в масштабе 1/32 от итальянской компании Brach Model.

История

Macchi M.33 был спроектирован и построен для участия в гонках на кубок Шнейдера 1925 года. Самолет представлял собой летающую лодку - моноплан с крылом толстого профиля. Из-за отсутствия подходящего двигателя на самолете использовался американский Curtiss D-12, установленный в мотогондоле над фюзеляжем.

В гонках 1925 года, проходивших в Балтиморе, США, участвовали два M.33. Один из самолетов был снят с гонок из-за проблем с зажиганием. Пилот второго Макки не решался полностью использовать мощность двигателя, опасаясь поломок, вдобавок он допустил навигационную ошибку на втором круге гонки из семи. В результате итальянец пришел третьим, показав среднюю скорость 271 км/ч. В гонке победил американец Джимми Дулитл на Curtiss R3C-2, со средней скоростью 374 км/ч.

В целом, M.33 представлял собой весьма архаичную конструкцию и стал последней летающей лодкой, участвовавшей в гонках на кубок Шнейдера.
В дальнейшем проектированием итальянских самолеты занимался Марио Кастольди, созданные им болиды составили достойную конкуренцию англичанам и американцам.

Модель

Итальянская компания Brach Model фокусируется на бронетанковой теме, предлагая модели, конверсионные и деталировочные наборы из смолы в масштабе 1/35 и 1/72. Однако до недавнего времени в каталоге фирмы имелись и несколько позиций авиационной направленности.

Компания предлагала смоляные модели самолетов – участников гонок на кубок Шнейдера Macchi M.72 (включая отдельный набор для постройки уникальной силовой установки самолета) и Macchi M.33 в масштабе 1/32, о последнем и пойдет речь в данном обзоре.

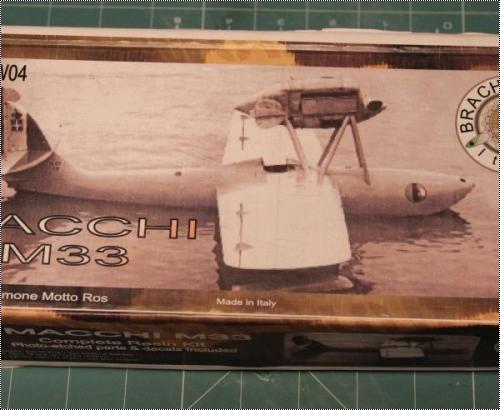

Небольшая узкая коробка гофрированного картона заполнена деталями из серой смолы. С внутренней стороны верхнего клапана прикреплены плата фототравления и листок декали – отличное решение, ничего не помнется и не потеряется.

Модель состоит из двух основных деталей и большого количества мелочевки. Литье очень чистое и четкое, без недоливов и воздушных пузырей. Однако первое впечатление оказывается подпорченным при ближайшем рассмотрении.
Отливка фюзеляжа выгнута бананом, причем в нескольких плоскостях; стенки в районе выреза под кабину деформированы.

Крылья на оригинале должны иметь небольшое положительное поперечное V, однако на модели крылья уныло обвисают вниз. Принимая во внимание массивность детали, исправление геометрии представляется весьма непростым делом.

Мелочевка представлена рулевыми поверхностями, капотами мотогондолы, двигателем, радиаторами, подкосами, деталировкой кабины и транспортной тележкой. Литье очень четкое, никаких недоливов и пузырей, особенно хотелось бы отметить качество литья кресла. Даны два варианта воздушного винта, с коком и без него. Подкосы армированы проволокой, на киле имеется легкая имитация ткани.

Плата фототравления содержит детали двигателя и кабины, а также переплет козырька. Качество травления нареканий не вызывает.

Декаль позволяет построить оба экземпляра самолета, участвовавших в гонке 1925 года, печать четкая, никаких смещений.

Заключение

Отличная модель красивого самолета, крупный масштаб отлично подходит для небольшого гоночного болида. Качество литья превосходное, однако деформация крупных деталей крыла и фюзеляжа несколько портит впечатление от набора.

When contacting retailers or manufacturers, please mention: you learned about their products on ScaleModels.ru!

If you want to send us your production items for review - feel free to contact us.

Просмотров: 5752
Опубликовано: 24.10.13 07:00

» Автор
Oldrover
Опыт:	538
Репутация:	+52

Italeri 1/72 MC.205 Veltro

Italeri 1/72 Macchi M.C.205V Veltro

Fly models 1/48 Macchi M.5 - Маленький кровопийца

Fly 1/48 Macchi M-5

1/72 MC.202 tamiya? нет, итал!

Italeri 1/72 RE.2000 GA

Hasegawa 1/72 Macchi M.C.202 Folgore

Итальянские пенсионеры - G.50 Airfix и MC.200 Revell 1/72

tardmi 24.10.2013 - 21:10
Тема: Обзор Brach Model 1/32 Macchi M.33(#6736) - обсуждение

Спасибо за обзор.
Масштаб не мой, но всегда интересно заглянуть в коробку с редкой моделью.

Gavrik 24.10.2013 - 21:52
Тема: Обзор Brach Model 1/32 Macchi M.33

Забавно, но похоже именно М.33 взят за прототип самолета главного героя анимационного фильма "Порко Россо" режиссера Хаяо Миядзаки!

EXPrompt 25.10.2013 - 15:30

Да хороший итальянец.
Лодки у них красивые и не обычные.. :mrgreen:

Отплюсовать брат не могу, пока свое под карточкой не отсижу... А надо бы...

Oldrover 25.10.2013 - 15:53

Да, тридцать второй масштаб отлично подходит для гоночных самолетов,при желании можно собрать отличную "конюшню". Только будет это в основном дорогущая смола.. :sad:
А вот толковых чертежей на гоночные самолеты мне не попадались.. Все, что я встречал - невразумительные схемки, разительно отличающиеся от книги к книге

Rata2 26.10.2013 - 15:15

А в 72-м такого красавца не было ?

Нечаев 26.10.2013 - 20:20

Надо добавить, что это один из самолетов, вдохновивших Хаяо Миидзаки на создание собирательного образа скоростной летающей лодки Savoya S.21 на которой летал свин Порко Россо в одноименном анимэ.
А в 72-м такого красавца не было ?
"Свинскую" машину очень неплохо делает "Файнмолдс" в 72-ом и 48-ом. :mrgreen:

Oldrover 26.10.2013 - 20:28

А в 72-м такого красавца не было ?

похоже, нет..
в 48'м была японская смола Noix Models, но искать ее нынче если только на Ebay..

кстати, польская Karaya делает линейку гоночных самолетов в 1/72, но это опять смола.

Rata2 26.10.2013 - 21:30

Ага! Спасибо!

Redstar_72 27.10.2013 - 13:58

А вот толковых чертежей на гоночные самолеты мне не попадались.. Все, что я встречал - невразумительные схемки, разительно отличающиеся от книги к книге
Похоже, на М.33 достаточно толковые чертежи всё же где-то сущестуют! Вот здесь можно увидеть их фрагменты:

Oldrover 27.10.2013 - 14:12

Redstar_72
Существуют-существуют, причем, как оказалось, в том числе и у меня на книжной полке :oops:
Вспомнил, что у меня есть вот такая инкунабула
Ali D'Italia Speciale #26 Idrocorsa Macchi
