ICM 1/72 Bf 109E-4 - Страсти по Хельмуту Вику

Лучшие статьи

Academy 1/72 F-8E Crusader - офранцуживание американца

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

ACE 1/72 Ка-25ПС

АМР 1/72 Supermarine S-5

Amodel 1/72 Многоцелевой вертолет Ми-1МГ с поплавковым шасси

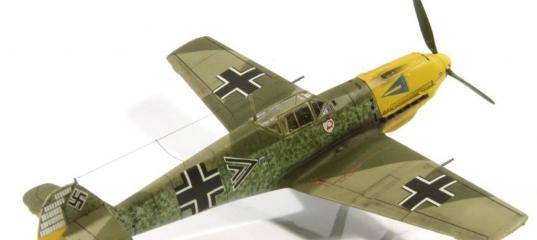

Всё началось давно, пару лет назад... Собрал я как то Bf 109E-4 от ICM, изобразив его в варианте окраски одного из самых результативнейших асов Люфтваффе периода "Битвы за Британию", Хельмута Вика. Мне очень понравился камуфляж используемый в тот период в JG 2, состоящий из мелких пятен RLM70 и 02 нанесённых на светлоголубые борта 109-го. Аэрографом просто так его не нанесёшь,поэтому я решил использовать трафареты из фольги, наковыряв в неё кончиком скальпеля множество дырочек в хаотическом порядке. Надувая несколько раз и смещая при этом трафарет я вроде бы достиг приемлемого результата. Модель получилась и, несмотря на некоторые ошибки, даже получила на одном из конкурсов спецприз от ICM, а чуть позже меня попросили одолжить её для экспозиции на стенде ICM на выставке в Нюрнберге. И скрепя сердце, "мессер" был отправлен на "фатерланд"...

Прошёл месяц, другой... "Мессер" после выставки всё пересекал границы по пути ко мне.

А я времени не терял и воодушевившись простотой сборки этой модели начал работу над следующей моделью от ICM из этой серии, уже Bf 109E-7. Её я задумал оживить фототравлением от "Эдика".

Работы продвигались быстро, осталось установить в кабину собранную и окрашенную приборную доску с прицелом, как... не знаю как, но лежащая передо мной и готовая к установке "прибока" исчезла! Зря я её решил сфотографировать!

Недельная зачистка местности результатов не дала, но никогда ещё в моей комнате не было так чисто! Решаю заказать такое травление на "Ханнатсе", проходит месяц-другой, бандероли нет. После недолгих объяснений высылают повторно (все отправления у них страхуются именно от таких случаев) и через некоторое время я таки получаю требуемое травление.

После установки "приборки" вижу, что кабину можно открыть. Как то там красиво всё получилось.. Заказываю "павловский" фонарь.. жду месяц, плюю и берусь истончать штатный фонарь. В общем, было всё просто, прошёлся по деталям изнутри надфилем, потом "шкурками" от 400 до 2000, полировка тамиевской полиролью, результатом остался доволен.

И вот, когда модель была уже готова к покраске, я как то очень ясно понял, что "четвёрочку" Вика мне не видать... И к тому времени, глядя на оставшиеся фотографии первой модели, я пришёл к мнению, что пятнышки всё же крупноваты.. Это был вызов.. А тут, как специально, подворачивается "траверовская" декаль на Bf 109E по какой то смешной цене и я решил, что самолёт Вика в моей коллекции будет! Хорошо, что набор от ICM отличаются в основном только декалью.

В этот раз модель загрунтовал Мр.Сурфайсером, он хорошо выравнивает поверхность модели, затягивая мелкие царапины, хорошо шлифуется. Красил "акановским" акрилом, растворяя водой - особого отличия от предыдущей покраски не заметил (растворял водкой). Но адгезия была не лучшей - кромки крыльев приходилось подкрашивать не раз. После нанесения базовой окраски взялся за нанесение "пятнышек". В этот раз я, вспомнив инструкции моделей НОВО, решил их наносить торцом кисти. Как раз для этого хорошо подошла "цидателевская" кисть соответствующего назначения. Она уже был порядком выработана и волоски кисти сгруппировались хаотичными групками, а так как в реальности персонал JG 2 замазывал RLM65 скорее всего торцом кисти, я решил, что лучше и не придумать. В этот раз я пользовался RLM70 от "ганзы" - он более укрывистый и сохнет быстрее. В общем, мне пришлось совершить несколько проходов по фюзеляжу, нанося торцом кисти множество мелких пятен, после каждого прохода я проходился 1000 шкуркой по этим пятнышкам, сглаживая особо выступающие капельки. От нанесения RLM 02 отказался, так как и на первой модели его практически было не видно.

После окончания росписи бортов модель была задута глянцевым лаком Мр.Суперклеа, на неё нанес основные элементы "траверовской" декали, а вот их техничка меня не устроила, она несколько переразмерена. Вместо неё использовал технические надписи Люфтваффе, выпускаемые Tauromodel (72-566) После этого была слегка выделена расшивка, нанесены следы эксплуатации. Штатные пулемёты и пушки были заменены на соответствующие от "квикбустовского" набора стволов для FW-190A-3. Антенна - нить вытянутая из женских колготок.

Я не останавливался на нюансах сборки, их практически нет, а те, что были я подробно описал тут изнывая в ожидании "эдиковского" травления. Моё мнение не изменилось - отличная модель за свои деньги! И в моей коллекции это не последняя "Ешка"!

Ну, а насколько у меня получилось передать образ самолёта Хельмута Вика решать вам.

Просмотров: 5061
Опубликовано: 20.12.10 09:01

» Автор
An-Z
Опыт:	251
Репутация:	+25

Обзор ICM 1/72 Bf 109E

Tamiya 1/72 Messerschmitt Bf109E-4

Tamiya 1/72 Messerschmitt Bf 109E-4B

ICM 1/72 Bf-109E-7/B

ICM 1/72 Bf-109E4 ночник

AODA Hobby Kits 1/72 Bf-109E-1, 1.J/88 Hptm. Siebelta Reentsa - Испанский Эмиль

ICM 1/72 Bf-109E-4 – Беременный Эмиль

ICM 1/72 Bf-109-E7/Trop

DiViDon 20.12.2010 - 18:34
Тема: ICM 1/72 Bf 109E-4 - Страсти по Хельм...(#3561) - обсуждение

Клёвая модель!Моя сестра (человек далёкий от моделизма) когда мимо проходила , уставилась в монитор и пробормотала что-то типа:"ХОЧУ!"

An-Z 20.12.2010 - 19:05

Вот она...
Ну надо же! Никогда не видел этих фотографий, спасибо за информацию... Жаль птичку плохо видно, но можно этот минус обратить в плюс и попробовать изобразить нечто похожее... я попоробую!
...модель не я делал, но обладатель я Smile
Вполне нормальная модель, правда белое кольцо на коке винта забыто и закрашено жёлтым вся нижняя часть РН, а такого не было...

mmoustaf 20.12.2010 - 21:08

An-Z 20.12.2010 - 21:25

mmoustaf 20.12.2010 - 21:37

Ворона ворона. В книге Helmuth Wick: an illustrated biography of the Luftwaffe Ace и в Hans Assi Hahn The man and his machines укрупненное фото есть.

CTS 20.12.2010 - 21:37

Долго разглядывал на фото эту птичку, вряд ли это ворона, там белый цвет явно присутствует, а художник на боковичке и что то красным мазнул.. А может в мемуарах упоминалось об этой птице? Что за тварь, и по какому поводу нанесли?

Зимородок. ("kingfisher" на анг.) Типа потому что, превосходно летает и отличный охотник. Цвета эмблемы доподлинно неизвестны, появилась, когда машина несла ещё "двойку"

[url=http://postimage.org/image/301pj71b8/][/url]

mmoustaf 20.12.2010 - 21:39

Точнее не ворона, а [S]кудяплик[/S] зимородок.

An-Z 20.12.2010 - 22:07

Коллеги, благодарю за важное уточнение! Если зимородок, то объяснимо наличие красноватого элемента в рисунке...
[url=http://postimage.org/image/45jlw7j8/][/url]
Разумею, что на самолёте рисунок был подобный приведённому на этой картинке, где надпись "ставка". Мансур, а можно попросить отсканировать птичку из книги, если она у вас есть?

omega 21.12.2010 - 12:22

Хорошая работа, оригинальная окраска, заслуженный плюс. Фонарь, конечно, мутноват. Будем считать - запылился :) А вот что с задними кромками плоскостей - у меня создалось впечатление, что стык половинок не обрабатывался. Или я не прав?
С уважением - Олег.

An-Z 21.12.2010 - 12:48

Хорошая работа, .... Или я не прав?
С уважением - Олег.
:oops: Прав, обрабатывался, но недостаточно..
