Dragon 1/35 Jagdpanzer 38(t)Hetzer - Опасный противник

_NW_BEST_ARTICLES

Border Model 1/35 Pz.Kpfw II Ausf.L Luchs

Trumpeter 1/35 АСУ-85

Trumpeter 1/35 БМПТ Терминатор

Звезда 1/35 Т-26

Trumpeter 1/35 ЗСУ-57

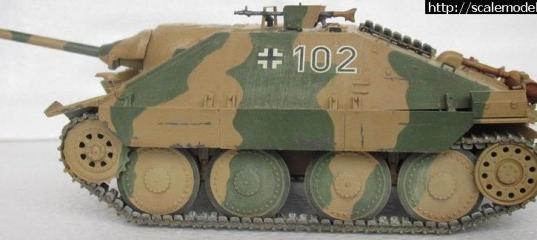

Доброго времени суток, уважаемые коллеги! Представляю Вашему вниманию модель истребителя танков Jagdpanzer 38(t) «Hetzer» ранней серии. Этот истребитель танков по праву считается одним из наиболее эффективных. Небольшие размеры, низкий силуэт, мощная 75-мм пушка, надежность и маневренность - все эти качества делали Хетцер очень опасным противником при действиях в обороне и из засад. Итак, обо всем по порядку.

1. Несколько слов о качестве деталей набора. Насколько я понимаю, это ранняя модель Драгона, наверное, поэтому она совмещает в себе детали с хорошей точностью изготовления и откровенные косяки. Среди косяков можно выделить выполненные цельной деталью (без отверстий) трубу глушителя, смотрового прибора мех-вода, следы от толкателей и утяжины. Ствол пулемета, конечно же, запаян. Кроме того, сборку я начал (вопреки инструкции) с установки кормовой стенки корпуса, там имелись приличные щели, а шпаклевать и зачищать проще «голый» корпус.

2. Надгусеничные полки даны толщиной примерно в 1 мм, но сточить их до масштабной толщины требуется только на небольшом участке и можно имитировать изгиб.

3. Гусеницы наборные, траки при этом имеют облой и значительные приливы пластика - пришлось обрабатывать каждый трак индивидуально, со всех сторон и подолгу. Гусеницы Хетцера имеют только один поддерживающий ролик и длина ветви гусеницы получается приличная. Для аккуратной имитации провиса использовал шаблон из обычного жесткого провода, который выгибал под требуемую величину провиса и затем на нем же собирал траки.

4. Маска пушки не имеет глухих отверстий (они очевидно использовались для монтажа маски), пришлось «ткнуть» сверлом и кроме того дыра под маской закрыта пластиной пластика.

Из мелких доработок - добавлен провод фары «Нотек», рассверлен ствол пулемета, добавлены заклепки на щитки пулемета (по две на каждый щиток). Ранние серии имели «дырявый» ящик для инструментов, но мне попалась фотография, где он был цельным, решил не сверлить. Окраска выполнена кистью акрилом АКАН, тонировка - фильтры МиГ, пигменты Тамии.

Использованная Литература:
1. Полный справочник немецких танков и самоходных орудий второй мировой войны.
2. Военно-техническая серия. №127. Panzer 38(t) и машины на его базе. Часть 4
3. Военно-техническая серия. №066. Panzer 38(t) и машины на его базе. Часть 1
4. Jagdpanzer 38 Hetzer model file
5. JgPz 38 History of the Hetzer
6. Osprey - New Vanguard 036-Jagdpanzer 38 'Hetzer' 1944-45-Osprey NV 036
7. Waffen-Arsenal. №053. Hetzer JgPz 38 (t) und G-13
8. Modelling the.Jagdpanzer.38t.Hetze Osprey.Modelling.10
P. S. Спасибо всем, кто дочитал до конца мои изыскания!

Просмотров: 5937
Опубликовано: 15.11.10 06:01

» Автор
Valter
Опыт:	2494
Репутация:	+91

Dragon 1/35 Jagdpanzer 38 Hetzer

Звезда 1/35 Jagdpanzer IV-L 70(V)

Звезда 1/35 Jagdpanzer IV

MiniArt 1/35 Jagdpanzer SU 76(r) с экипажем, Польша 1944

Tamiya 1/35 Jagdpanzer 38(t) Hetzer Mittlere Produktion

Hasegawa 1/72 Sd.Kfz.162 L48 Jagdpanzer IV

Дуэль на Hetzer (early) 1/35 Academy - прошу голосовать!

UM 1/72 Hetzer-Starr tank hunter

Gans1979 15.11.2010 - 15:51
Тема: Dragon 1/35 Jagdpanzer 38(t)Hetzer - ...(#3449) - обсуждение

Хорошая статья получилась ,косяки кита обозначены наглядно ,сама модель получилась интересной , может смывку потемней добавить и грязи или пыли чуть чуть ИМХО ,но это как говориться на любителя ,а вообще модель порадовала .

Александр Кучеренко 15.11.2010 - 17:34
Тема: Dragon 1/35 Jagdpanzer 38(t)Hetzer - Опасный противник

Небольшая, но познавательная статья по киту.
Аккуратная сборка. Работа понравилась ;-)

dispetcher 15.11.2010 - 19:45

Вот темной (черной) смывки бы добавить, как было замечено выше, - и было бы совсем супер. Для кисти очень неплохо окрашено.

antiob 16.11.2010 - 09:11
Тема: Dragon 1/35 Jagdpanzer 38(t)Hetzer - Опасный противник

Хорошая модель получилась. Собирал почти такой же Хетцер (командирская версия) в 97-м году. Все те же косяки, но собирался он, правда, "на ура" - ни утяжин, ни шпаклевания, и траки соединялись чуть ли не на щелчок. Наверное, за пятнадцать лет пресс-форма поизносилась...

Valter 16.11.2010 - 17:05

Коллеги, огромное спасибо за отзывы и рекомендации!

VolkeR 18.11.2010 - 13:43
Тема: Dragon 1/35 Jagdpanzer 38(t)Hetzer - Опасный противник

классная модель у вас получилась
для кисти окраска очень хорошая
соглашусь с Gans1979 по поводу грязи и/или пыли

Gargyts 20.02.2011 - 20:22
Тема: Dragon 1/35 Jagdpanzer 38(t)Hetzer - ...(#3449) - обсуждение

грамотно сделан

SerijVolk 20.02.2011 - 22:20

Маленькое замечание по материальной части.Там на попе, где трос наматывается-насколько я копал тему,должны быть ремни.Кожаные.
А не как у Вас.
Могу ошибаться-ибо давно было,но вроде я так-же сделал не правильно.

[url=http://postimage.org/image/16cnp6lc4/][/url]

--------------------------------Кто в теме-рассудите.

Karkadill 20.02.2011 - 22:24

Хорошая модель. Только тонировочки бы дать...

Valter 21.02.2011 - 17:30

VolkeR, Gargyts, SerijVolk, Karkadill - спасибо за отзывы коллеги!
SerijVolk - Вы абсолютно правы, трос фиксировался ремнями. К сожалению не могу открыть вложенное Вами фото. Привожу несколько фото по этому поводу. Но я решил все-же оставить "крюки" которые дает Драгон. На фото БРЭМ мне показалось, что ремни крепились к этим крюкам, а потом уже не стал отрывать.
[url=http://postimage.org/image/6xvmlc2s/][/url]
