Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK

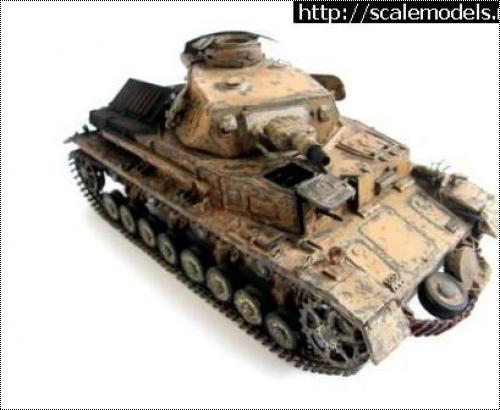

Всех приветствую. Хочу представить на всеобщее обозрение свою работу. Модель была куплена 2 года назад, тогда же впервые собрал корпус, да так криво, что стоял он на полке до этого года. Потом решил реанимировать с помощью набора от DRAGON №6265 Pz.Kpfw.IV Ausf.D(сейчас DRAGON №6264 трудно достать, видимо снят с производства). Благо, производитель даёт одни и те же литники ходовой корпуса в эти наборы. Модель задумывалась сделать сгоревшей и поставить на прицеп FAMO.

О прототипе

Главным отличием модификации Ausf.E от предшественников стало существенное увеличение толщины брони. Лобовую броню корпуса довели до 30 мм и вдобавок усилили 30-мм экраном. Лоб башни также был доведен до 30 мм, а маска-до 35...37 мм. Борта корпуса и башни имели 20-мм, а крыша и корма- 15-мм броню. Появились командирская башенка нового типа с усиленным до толщины 50...95 мм бронированием, башенный вентилятор, усовершенствованный смотровой прибор механика-водителя, шаровая установка курсового пулемета, упрощенные ведущее и направляющее колеса, ящик для снаряжения, крепившийся на корме башни и другие, более мелкие изменения. Подверглась изменениям и конструкция кормового листа башни. Боевая масса танка достигла 21 т. С сентября 1940 по апрель 1941 года заводские цеха покинули 223 машины версии Е. 40 танков были отправлены в Северную Африку с 5-ым и 8-ым танковыми полками.

Сборка
Итак, мной были куплены наборы фототравления от Voyager Model:

РЕ 35079 –основной набор
РЕ 35080 – дополнительная броня
РЕ 35081 – крылья
и траки от Friulmodel ATL-02

Сначала, заново собрал нижнюю ходовую и корпус. Для лучшей копийности использовал травление по максимуму. Сборка и стыкуемость, как и должно быть у DRAGON - на высоте. Правда, с инструкцией производитель немного начудил.Траки собирались так же без проблем (с учетом того, что это мой первый опыт работы с траками от Friulmodel)

Окраска

Модель была загрунтована серой грунтовкой Tamiya из баллончика. Для придания какой-либо живости модели я решил изобразить на ней облезлость краски и применил «солевую технологию».
Базовый слой Tamiya XF-63, потом задул Tamiya XF-59.Нанес фильтра и задул глянцевым лаком. Сделал смывку и прорисовал сколы и потертости. После чего, имитация пыли пигментами MIG.

Просмотров: 6850
Опубликовано: 22.7.10 10:01

» Автор
Zegas
Опыт:	20
Репутация:	+71

Dragon 1/35 Pz.Kpfw.IV - Тропическая четверка

Dragon 1/35 Pzkpfw IV Ausf E mit Vorpanzer

Dragon 1/35 Pz.Kpfw. IV ausf. E Vorpanzer

Dragon 1/35 Pz.Kpfv.IV.Ausf.F-1 - Лето 1941-го

Dragon 1/35 Pz.Kpfw.IV Ausf.E - Африканская четвёрка

Dragon 1/35 Pz.Kpfw. IV Ausf.J

Dragon 1/35 Pz.kpfw.IV Ausf.G – Танк-солдат

Dragon 1/35 Pz. Kpfw. IVe

Valter 22.07.2010 - 11:24
Тема: Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK(#3090) - обсуждение

Коллега, поздравляю с завершением большой работы, но мое мнение - модель нужно перефотографировать, фото маленькие, и всего два (готовой модели), хотелось бы и левый борт увидеть.

Сотник 22.07.2010 - 11:55
Тема: Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK

Здравствуйте, извините за прямоту - фотки плохие и мало, что - либо рассмотреть практически невозможно, если есть возможность перефотографируйте и перезалейте пожалуйста.

secular 22.07.2010 - 12:58
Тема: Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK

модель, как мне показалось достойная, однако из малого количества фото и их размера мало что можно различить. Смущает черная корма, танк горел, брошенный? не разобрать ничего(

Александр Кучеренко 22.07.2010 - 22:07
Тема: Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK

Замечательно получилось. Как уже сказали коллеги, фото!
И кормовая горела?

Харуныч 23.07.2010 - 16:45

Модель задумывалась сделать сгоревшей и поставить на прицеп FAMO.

Господа, вы описание читали?

Денис, фото........ сам знаешь. давай или приезжай или в понедельник вторник заеду с камерой.

oleg2004 30.07.2010 - 23:55
Тема: Dragon 1/35 Pz.Kpfw.IV Ausf.E DAK

Подскажите, что в Вояджер входит? Насколько он необходим (в сам набор тоже травленка входит)? Можно ли получить скан инструкции на вояджер?
Спасибо.

Zegas 31.07.2010 - 15:04

Фотографии я выложил вот в этой ветке http://scalemodels.ru/modules/forum/viewtopic_t_22162_start_20.html
