Tamiya 1/48 Mitsubishi Ki-46 - часть II - Сопровождающий к смерти

Часть вторая: ДИОРАМА

Иногда меня что называется «пробивает» на какие-то откровенно авантюрные идеи, а если их вдобавок еще и поддерживают мои друзья, то они, идеи, как правило, всегда начинают потихоньку воплощаться в реальность. Вот и на этот раз, в личной переписке мой друг из Питера Егор Бурдуков ака Karter, как-то сказал, что такую модель не поставить в диораму просто преступление. А действительно — почему бы и нет? Тем более, что отдельно взятый раскапотированный самолёт на полке смотрится несколько неуместно. От момента возникновения идеи до её реализации прошёл почти год, главным образом в силу моей привязанности к постройке именно самолётов и затянувшейся сверх всякой меры постройки модели Штаакена. Но всё рано или поздно заканчивается, и после того как германский воздушный монстр занял своё место на полке, можно было заняться диорамой вплотную. При постройке диорамы мы старались соблюдать принцип «Всё хорошо в меру». То есть не перегружать диораму слишком большим количеством элементо в, логически увязать действия и позы людей с сюжетом и одновременно добиться максимально-положительного визуального эффекта. Другими словами чтобы всё было гармонично, динамично и всем понравилось. Добились ли мы в итоге своей цели судить вам, Коллеги.

Оговоримся сразу — с сюжетом диорамы мы позволили себе некоторые вольности, причём сделали это совершенно сознательно. По идее данный самолёт должен стоять на нормальном аэродроме. Но диорамы с подобным сюжетом появляются раз за разом, исключение составляют сцены вынужденных посадок. А японскую авиацию в диорамах гораздо интереснее моделировать с учётом специфики ТВД, другими словами загнать в самые глухие джунгли на полевой аэродром. Вот и решено было, что после того как лидер вывел в точку атаки своих ведомых, состоялось мимолётное знакомство и лёгкий флирт с американскими истребителями, и пришлось срочно садится на промежуточную площадку для замены прострелянного движка+ Тем более, что на тот момент ещё не вся Окинава была занята американскими войсками и такие полевые аэродромы просуществовали какое-то недолгое время.
Начинаем постройку.

Для того, что бы как-то визуально представлять сам проект, было решено для начала сделать саму базу, на которой будет стоять вся композиция. В силу ограничения размеров, был выбран размер рамки 33Ч37 см. Это несколько ограничивало полёт фантазий, но с другой стороны заставляло шевелить мозгами, как всё разместить, чтобы было в самый раз.

Были заказаны несколько разных дополнительных наборов и аксессуаров. В дополнение ко всему из Питера был прислан волшебный сувенирный веник, который в последствии стал одним из ключевых элементов диорамы, не считая конечно нашего KI-46.

Вот список того, что понадобилось приобрести для работы с диорамой:

japanese army personnel - EDUARD
Топливозаправщик Isuzu TX40 fuel truck — HASEGAWA
Hand tools — ABER
Двигатель Mitsubishi MK4 " Kinsei»-VECTOR
Метёлка из соломы 30–24 -ГАРМОНИЯ ПРИРОДЫ (гарантия 30 дней!)

Постройку хижины я начал с того, что разметил на базе ее предполагаемый размер, для того, что бы потом, уже опираясь на ее местоположение, было понятно что делать дальше.
Нарезав черенки от метелки, установил опоры и угловые балки в предварительно высверленные отверстия, залив туда немного клея.
Сделал из этих же черенков конструкцию лежака, выложив из самих веток веника настил лежака.

Занялся и досками для пола. Сделал их из принесенного с работы букового шпона, нарезал модельным ножом на полоски, сделал из таких же дощечек каркас, на которые они были немного хаотично уложены. Затем дощечки были тонированы пигментами АКАН (земляной 98014, тёмно-коричневый 98083) и Promodeller (dark dirt, sand) разных цветов подходящего оттенка. Когда доски высохли, они были обработаны полировочной бумагой 400.

Засыпал базу покрытием на основе жидкого ПВА, землей послужила «кофейная гуща» от заварного выпитого кофе, для этого по моей просьбе все члены семьи как один скидывали мне в коробочку его остатки. Кофе мы любим, по этому на имитацию грунтового покрытия много времени не ушло.
Затем сдул лишнее По-моему, неплохая земля получилась, во всяком случае, довольно-таки похожа на реальную. И удалось немного уменьшить доходы различных производителей, которые только и думают, каким бы ещё способом опустошить наши кошельки.

Закончив с землей, пришла пора заняться стенами. Отрезал две тонкие полоски шпона, вложил на них плотно ветки от веника. Подогнал под размер три штуки, и приклеил к самому каркасу с помощью того же ПВА.

Занялся крышей. Опять-таки из шпона сделал базу для того, что бы уложить на нее заготовленные ветки. Сделав это, развел жидко ПВА и пролил, что бы связать и закрепить эти ветки между собой.
Что бы ПВА не испортил и не запачкал все сделанное, внутри хижины предварительно проложил бумагу так, что все потеки впитывались в нее.

Долго думал из чего сделать остальную часть крыши, сделал ее опять таки из шпона, если есть материал то почему бы его не использовать, тем более все-таки получается ближе к реальности. Выложив каркас, в очередной раз хаотично по длине уложил доски, в заключение воспроизвёл имитацию крепления их сверху. Когда конструкция была закончена, поменял две передние балки на более толстые, поскольку первоначальные рахитичные подпорки визуально выглядели так, словно хижина уже обрушивается.
Тонировка крыши происходила уже известным и описанным выше способом.

И…Вуаля! Хижина готова! Кричим «Ура!» поскольку самый трудный компонент диорамы отлично вписался в сюжет.

Из приобретённых наборов было использовано следующее:

Из набора «Isuzu TX40 fuel truck» Я решил использовать все, кроме самого заправщика. Ну никак он не вписывался в проект, это уже был бы явный перебор.
Огнетушитель и бочки окрашивал в H81 и H47 от HOBBY COLOR
Двигатель от VEKTOR, техника изготовления и покраска та же, что и описывалась выше
Набор инструментов от ABER, использовал не весь, ключи, отвертки и железные коробки 5. Велосипед из набора от EDUARD
ЦЕПЬ
Серебро, куплена на рынке за какую-то абсолютно смешную сумму, грунт DUPLI, окраска АКАН 76029, тонировка, АКАН ржавчина-бурая 76012
Аквариумные синтетические растения: тонировка АКАН разных оттенков.
фигурки: грунт DUPLI, Vallejo 70988, 70927, 71039
Также использовал отпиленные и разрезанные капоты двигателей из набора от ki-46.

Самостоятельно были сделаны:

Ящик для двигателя Шпон — бук 0.5 мм, плюс тонировочные пигменты АКАН. Металлические стяжные ленты, офсетная фольга проколотая иголкой, упаковочная бумага — калька тонированная маслом RAW UMBER от Daler -Rowner. Иероглифы — переведенное через google, слово «осторожно» и написанное тонким фломастером. (на большее меня не хватило)
Тельфер (лебёдка)
Пластик компании EVERGREEN, офсетная фольга, проволока. Окраска — водорастворимый АКАН 73041, грунт DUPLI
Пальмы
Ствол: пищевая фольга накрученная на проволоку, обмотанная тамиевским скрочем для имитации бетеля, обработанная наждачной бумагой и надфилем. Покраска грунт DUPLI, Tamiya XF-52
Листья: самоклеящаяся фольга, проволока 0.5 мм. Покраска: грунт DUPLI, прейшединг: Tamiya XF-52, базовый цвет Vallejo Air 71094
Кокосы: зёрна кориандра.
Стапель для подъема двигателя. Палочки для суши плюс палочка для чистки ушей. Тонировка Акан и Promodeller
Бензонасос. Нут от гитарной струны, трубки «Модел пойнт», пластик EVERGREEN, шланг из набора «Isuzu TX40 fuel truck» Окраска: грунт DUPLI, gloss black base ALCLAD, aluminium alc-101 ALCLAD, тонировка масло RAW UMBER от Daler -Rowner
Лестница пластик EVERGREEN - окраска: грунт DUPLI, АКАН 76029, тонировка: АКАН ржавчина-бурая 76012.

7. Мусор на земле

Остатки от отделки хижины вместо того, чтобы убирать просто приклеил там, где они валялись. На реальных фото, что только не лежит под ногами+ Пальмовые листья, ветки неизвестно от чего, мусор какой-то неимоверный+ Получилось естественно.

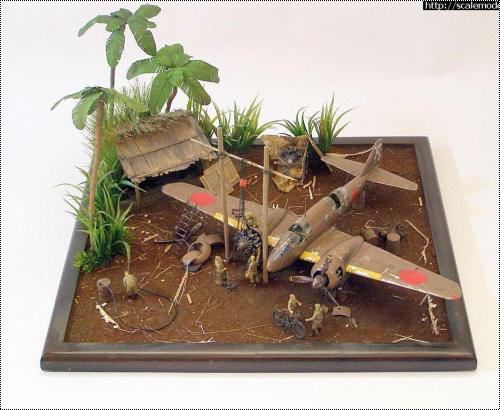

После дебатов по расстановке аксессуаров и фигурок, вот пришли к такому результату! Варианты расстановки зачастую обсуждались с помощью фотошопа. Не знаю, поступает ли кто-нибудь из Коллег таким образом при обсуждении, но считаю что получилось весьма полезное Ноу-Хау

Спасибо всем за внимание!

Отдельное спасибо Егору (Karter) за помощь в построении диорамы и приведении статьи в божеский вид ;-D
