Здравствуйте коллеги!
Может не совсем в формате форума - масштаб 1/87 , но рискну показать.
Итак - "Авиационный Диспетчерский Пункт"или, более подходяще к прототипу -
RAF Airfield control tower - Контрольная вышка аэродрома Королевских военно-воздушных сил Великобритании периода Второй Мировой войны. Начиналась постройка как обычно - в сети давным - давно нашёл выкройки бумажной модели этого здания, лежали у меня в заначке, там же лежали старинные журналы "Стендмастер", издавались в 90-х годах Новосибирским клубом стендового моделизма, в одном из них была статья "Путешествие в страну RAF", метра Сибирского стенда Валерия Васильевича Сердюка.

Это был рассказ о сборке ну о - о- о- очень древней пластиковой модели такой вышки от AIRFIX в хитром "английском " масштабе 1/76. (Кажется H0/00 ?) .Ну статью я изучил и предвкушал - "Щаз резаком раз - два, клеем три - четыре, краской... " Ну понятно, в общем... Так вот выкройки оказались полной копией этой пластмассы но, когда я их распечатал, учитывая масштаб, ни в куда это всё не попало....Да ещё в сеть полез посмотреть... Короче - моя модель - это полный самодел , сделанный по оригинальным чертежам проекта Министерства авиации Великобритании, спецификация 12799/41. Нарыто в сети.

Модель моя и модель от AIRFIX - модели вышек построенных по разным проектам. На Аирфиксовскую я чертежей не нашёл, хотя фото таких вышек в сети есть.Основное внешнее отличие - у аирфиксовской балкон Г - образный, у моей П - образный. Теперь по модели - то что я сделал, в некоторых деталях компиляция, сделанная по фото из сети. Военных фото не так что бы густо, многие детали "крышевого" оборудования не понятны , кроме того была спецификация от 43 года и некоторые вышки перестраивались. Окраска - за основу взял широко применявшийся в начальный период войны как для техники так и для стационарных сооружений камуфляж типа "уши Майти Мауса"(!!!). Вполне официальное название , кстати... По конструкции - как там крыши крыли , чем, не нашёл, сделал по своему разумению, толем. Потому и мостки по периметру, чтоб не продавливать... "Оранжерея" на крыше - что там обычно размещалось - не нашёл, поверил реставраторам, хотя есть сомнения...Размеры, окраска и расчалки метео на крыше - примерно , толком ничего в сети нет. Антенна - такая есть на одном фото, но вот период появления-? Вообще толком по антеннам ничего не нашёл...

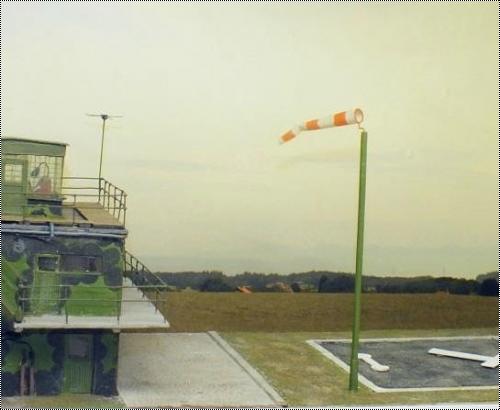

И сопутствующие сооружения -чёрный квадрат - сигнальное поле, визуальная передача информации о ветре - сила (это по виду "колдуна") и направлению - "Т" и использовании ВПП и рулёжек "гантелька" а буквы - код аэродрома.

Материалы - как обычно картон , проволока и "чё попало". Красил звездинским акрилом. Фотограф с меня - так себе....
