Border Model 1/35 Pz.Kpfw II Ausf.L Luchs

Добрый день, друзья, коллеги! Разрешите представить вам мою новую модель-
легкий немецкий танк Pz.ll Ausf.L Luchs (Sd.Kfz.123) от Border Model.
Еще накануне Второй мировой войны фирмы MAN и Daimler-Benz начали проектирование разведывательного танка, получившего обозначение VK 901. Формально он считался развитием танка Pz.ll, но по сути представлял собой совершенно новую конструкцию.

Аналогичными «двойке» остались лишь толщина броневых листов и вооружение — 20-мм пушка KwK 38. Ходовая часть с так называемым «шахматным» расположением опорных катков была разработана инженером Вильгельмом Книпкампфом и состояла из пяти опорных катков на борт. В силовом отделении располагался двигатель Maybach HL45 мощностью 150 л.с. (109 кВт), разгонявший боевую машину массой 10,5 т до максимальной скорости по шоссе в 50 км/ч.
Прототип изготовили в 1939 году. После окончания полигонных и войсковых испытаний планировалось начать производство «нулевой» серии в 75 машин, которым присвоили обозначение Pz.ll Ausf.G
с апреля 1941 по февраль 1942 года изготовили только 12 танков этого типа.
В 1940 году начались работы над модернизированной версией Pz.ll Ausf.G — VK 903. Машина получила двигатель Maybach HL 66р мощностью 200 л.с. и коробку передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины более чем достаточно. В 1942 году был создан вариант этого танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301
Программа развития танковых войск вермахта «Panzerprogramm 1941», утвержденная 30 апреля 1941 года, предусматривала поистине фантастические объемы выпуска разведывательного танка VK 903: 10 950 машин предполагалось изготовить в разведывательном варианте, 2738 — в качестве САУ с 50-мм пушкой, а 481 — со 150-мм гаубицей sIG 33. Танки VK 903 и VK 1301 получили армейские обозначения Pz.ll Ausf.H и М соответственно, но производство их не было развернуто.
Управление вооружений пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтен опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа, большего запаса мощности двигателя, радиостанции с большим радиусом действия и т.п.
В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38(f) фирмы ВММ и Т-15 фирмы Skoda. В ходе испытаний VK 1303 прошел 2484 км. При этом двигатель и главный фрикцион работали безотказно.
Танк VK 1303 был принят на вооружение панцерваффе под обозначением Pz.ll Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин этого типа.
Luchs («Лухс» — рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось недостаточным. Сварной корпус коробчатой формы делился на три отделения: управления (оно же трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа — радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.
Сварная башня имела размеры большие, чем у всех предыдущих моделей разведывательных танков, но в отличии от VK 901 и VK 903 командирская башенка на «Лухсе» отсутствовала. На крыше башни имелись два перископических прибора наблюдения: один в крышке командирского люка, другой — в крышке люка заряжающего. В распоряжении последнего — смотровой прибор и в правом борту башни. В противоположность всем модификациям линейных танков Pz.ll, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращалась башня вручную.
Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 с длиной ствола 112 калибров (2140 мм) и спаренного 7,92-мм пулемета MG 34 (MG 42).


Первые серийные «лухсы» начали поступать в войска осенью 1942 года. Ими предполагалось вооружать одну роту в разведывательных батальонах танковых дивизий. Однако, вследствие незначительного количества выпущенных машин, новые танки получили очень немногие соединения панцерваффе. На Восточном фронте это были 3-я и 4-я танковые дивизии, на Западе — 2-я, 116-я и Учебная танковые дивизии. Кроме того, несколько машин состояло на вооружении танковой дивизии СС «Мертвая голова». В этих соединениях «лухсы» использовались вплоть до конца 1944 года. В ходе боевого применения выявилась слабость вооружения и броневой защиты танка.

До наших дней сохранились два экземпляра легкого танка Pz.ll Ausf.L «Лухс». Один находится в Великобритании, в Музее Королевского танкового корпуса в Бовингтоне, другой во Франции, в танковом музее в Самюре.

Теперь о самом наборе Border Model. Продукт высокого уровня, но несколько сырой.
Чувствуется спешка с которой он выпускался на рынок. В инструкции многочисленные
ошибки, путаница в нумерации деталей. Не очень понравилась декаль. Она слишком толстая . Могли бы дать дополнительно и дивизионные значки в декалях.
Не понравилось фототравление: не соответствует размерам деталей из пластика,отдельные детали ну, очень мелкие, травление слишком тонкое и мягкое.
Пластик чуть более хрупкий ,чем нужно, но литье очень качественное и детализированное.
Очень хорошо отлиты мелкие детали. Собираемость и детализация набора очень высока.
В целом, подводя итог можно поставить набору твердую четверку.


Сборка оставила положительные впечатления, а вот с окраской были проблемы.
Камуфляж переделывал и перекрашивал 4 раза. Хотелось дать мелкий пятнистый трехцветный камо, как на коробке.

Традиционный метод нанесения пятен и масок из патафикса не давал приемлемых результатов из за малого размера самой модели. Пришлось прибегнуть к трафаретам. Использовал около 5 разновидностей рисунка.
И, да, не все они соответствуют классической форме цветовых пятен характерных для Панцеваффе.
Но это меньшее зло и компромисс на который пришлось пойти в данном случае.
Окрашивал красками Тамия , металлики от Pacific, пушка и пулемет натерты пигментом
от ZIP- Оружейная сталь. Растушевка и роспись маслом от Wilder.
Пошаговая стройка модели находится на нашем форуме в разделе «Броня крепка»:

http://scalemodels.ru/modules/forum/viewtopic_t_88094.html

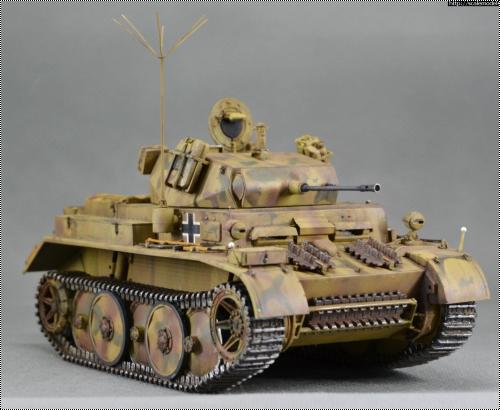

Фотогалерею делал расширенную с дополнительными траками на лобовой броне и без.
Восприятие модели сильно разнится. Доптраки сделаны съемными.
Спасибо за внимание.

Просмотров: 3609
Опубликовано: 24.10.22 09:01

» Автор
Spheros
Опыт:	8002
Репутация:	+297/–3

Flyhawk 1/72 Pz.Kpfw. IIL Luchs

Border Model 1/35 Pz.Kpfw.IV Ausf G

О дружбе мостов и танков ч.2

Hobby boss 1/35 Pz.Kpfw. IV Ausf.D / Touch

Tamiya 1/35 Pz.Kpfw lll Ausf.L

Hobby Boss 1/35 Pz.Kpfw.I Ausf.A

Звезда 1/72 Panther Ausf.D

Tamiya 1/35 Pz. Kpfw. III Ausf. L

Spheros 24.10.2022 - 16:08

Котовский, STRATEG Спасибо, парни! По поводу деревяшек -такие они и были у немцев лакированные и темноватого оттенка. Это на советской технике свежеоструганные светлого дерева.

Roman-Nord 26.10.2022 - 15:08
Тема: Border Model 1/35 Pz.Kpfw II Ausf.L Luchs

Салют, всем! Салют, Сергей!
Бодрый "рысенок" получился!

Spheros 26.10.2022 - 15:12

Cпасибо,что заглянул, Роман! :grin:

Kent 26.10.2022 - 15:16

Сергей, отличная работа! :cool: Всего в меру. И как всегда - живенько смотрится "дикая кошечка" )

Spheros 26.10.2022 - 15:17

Kent Игорь, спасибо за высокую оценку моего скромного труда!

Reysen 30.10.2022 - 19:19
Тема: Border Model 1/35 Pz.Kpfw II Ausf.L Luchs

Интересные статья и работа, плюсую!
А что за полукруглый козырек над передним бронелистом, где смотровые приборы мехвода?
На немецких фото есть, на модели - нет?)

Kais 30.10.2022 - 20:31

. Но по нему же есть вопросы - а зачем на стволе пушки вот эти две накладки кольцевые? . - это специальным образом обработанные участки ствола, имеющие на реальном орудии шершавую поверхность. Накладок там нет, Border так имитировал их...
Участки эти нужны для того, чтобы надев рукавицы можно было отвернуть ствол для замены, и руки не скользили.

Котовский 31.10.2022 - 15:46

Kais
Спасибо. Это очень интересно и прямо скажу, необычно. И сомнения насчет отворачивания руками ствола меня теперь будут мучать)).

Kais 31.10.2022 - 16:30

Согласен, что это действительно не очевидное объяснение, и оно может вызвать вопросы.

Прилагаю наглядное фото процесса на примере счетверённого автомата с в общем-то аналогичными стволами.

Обратите внимание:
1. Положение рук номера расчёта слева;
2. Номер расчёта по центру уже освободил ствол и готовится его демонтировать/либо ставит - скорее первое, т.к. см.п.3:
3. Номер расчёта справа - вынимает из коробки запасной ствол (ну либо убирает демонтированный, не могу сказать).

Котовский 31.10.2022 - 18:00

Kais
Да, все так и есть. Очень наглядно.
ЗЫ В 72м такими экзерсисами никто не заморачивается) Специально посмотрел. Есть у меня стволы Aber. И сама счетверенка Оранж хобби.
