Blue Ridge models 1/350 Fort Drum – Японский блицкриг

Доброго, всем! Предлагаю вниманию диораму с моделью форта "Drum". События диорамы происходят в период 15-31 декабря 1941 года.
Описание окружения находится в разделе "Сцена диорамы", а формирование – в разделе "Доработки".


Размер диорамы: 35,5 х 39,5 см. Масса ~2,5 кг.
Модель выпущена в июле 2012 года, сразу мной заказана после выпуска и получена на почте в августе 2012 года. Добиралась долго – порядка 7 недель.
Я раннее сделал обзор данной модели.
В связи с тем, что я привел ИСТОРИЮ форта в обзоре, то решил здесь этого не делать.
Я изначально, еще до оформления заказа в интернет-магазине, предполагал собирать модель форта "Drum" в виде морской диорамы для полноты картины.
Главная сложность проекта – я никогда не делал диорам, тем более морских. Для меня это дело новое и неизведанное.
Перед сборкой я просмотрел ряд видеороликов в интернете на данную тему, выбрав для себя ряд способов имитации воды. Проведя ряд пробных мазков на сторонних поверхностях, сделал из них свою смесь и немного набил руку. См. раздел "Доработки".
Изначально модель пришла без 1 важной детали - R2 (корма и транец модели форта), по недосмотру комплектовщиков. Я сообщил о некомплекте производителю и деталь была выслана. С моей стороны расходов не было. Она получена в начале октября. Также см. раздел "Доработки" пункт "Деталь R2".
В работе очень помогла статья http://www.cdsg.org/forums/viewtopic.php?t=516

Сцена диорамы

Идею сцены диорамы я высказал еще в своем обзоре о модели.
В итоге решил ее развить и сделать сцену диорамы начала войны на Тихом океане, постаравшись воспроизвести НАЛЕТ НА ФОРТ "DRUM" ЯПОНСКИХ ГОРИЗОНТАЛЬНЫХ БОМБАРДИРОВЩИКОВ. Поскольку они бомбы сбрасывают с большой высоты, то видны только разрывы, да и те, только в воде. Это не 617-я эскадрилья RAF – знатоки меня поймут.

Форт расположен на подставке, как на карте. Стороны подставки повторяют стороны света.

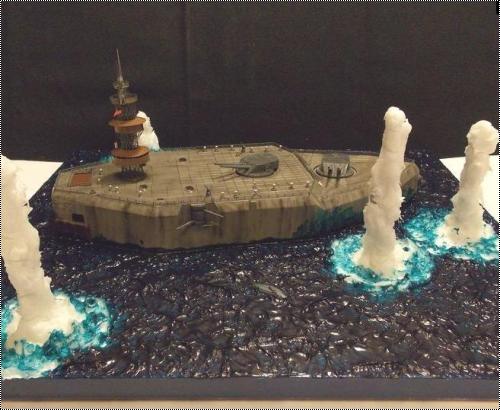

Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Стволы орудий ГК развернуты в северном и северо-восточном направлениях (на 1 час и 2,5 часа по отношению к поперечной оси форта), в сторону полуострова Батаан и наступающих по суше на Манилу японцев, и подняты на максимальное возвышение.
Гарнизон укрылся под надежными сводами "Бетонного линкора". Стволы зенитных 3-хдюймовок (76-мм) смотрят в небо в северном направлении (на 1 час по отношению к поперечной оси форта).
Стволы 6-тидюймовых казематных орудий направлены в произвольных направлениях.
К сожалению, американцы не делали фотографий форта после начала боевых действий вплоть до января 1945 года. Зато есть записи. На сайте http://concretebattleship.vcwsg.org/ я нашел информацию, что с началом боевых действий в этом районе (10 декабря 1941 года), все надстройки, кроме ажурной мачты, были быстро демонтированы, чтобы не мешать 14-тидюймовым (356-мм) орудиям ГК делать свою работу. Судя по всему, работа была на оценку "отлично", поскольку японцы часто оказывали ответную "любезность", добившись более 100 попаданий в форт. Подробнее см. ниже и раздел "Сборка форта" пункт "Орудия - В) 14-тидюймовые орудия ГК М1909".
Несмотря на 17 вентиляционных выходов, температура внутри форта достигала 37 градусов Цельсия.
Рядом с фортом "Drum" на волнах дрейфуют 2 полузатопленные и 2 перевернутые лодки. Кому-то очень не повезло. Двое местных рыбаков продолжают бороться за жизнь, находясь на одной из перевернутых лодок. Один уже забрался на днище, а второй пока еще в воде.
За свою непробиваемость форт "Drum" заслужил прозвище "Гибралтар Востока". Пока действовали бронированные орудия форта, японские корабли не смогли войти в удобную Манильскую бухту по широкому Южному каналу, который орудия форта простреливали прямой наводкой. Перед сдачей в плен, гарнизон привел форт в полную небоеспособность.

ТТХ

Длина: 106 метров. Ширина: 43,6 метра. Высота палубы над низким уровнем воды: 12,1 метра. Высота ажурной мачты: 26,6 метра. Толщина стен от 7,5 до 11 метров. Толщина внешнего потолка (внутри несколько этажей): 6 метров.
Вооружение на 10 декабря 1941 года.
2х2 14"/40 (356-мм/40) орудия М1909 в бронированных башнях, 4х1 6" (152-мм) орудия М1908 МII в казематах М1910, 2х1 3"/50 (76-мм/50) зенитных орудия М3, 2х1 0,5" (12,7-мм) зенитных пулемета, 2х1 0,3" (7,62-мм) пулемета Браунинг М1917 и N(ое) число винтовок Springfield. Гарнизон: 250 человек, состоящий из 3-го батальона 59-го арт. полка и части 4-го батальона(?) морских пехотинцев. Цифра не включает местных гражданских лиц, которые работали на электростанции форта.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
В комплекте модели нет 2х1 0,3" (7,62-мм) пулеметов Браунинг М1917 на переносных треногах. Их и не должно быть по описи комплекта. Известно, что Браунинги привезли перед самой войной. Кто и когда? – История умалчивает. Возможно, это была плавбаза подлодок AS-3 USS "Holland", которая пришла в Манильскую бухту в ВМБ Кавите 22 ноября 1941 года.
1 декабря 1941 года в форт прибыли из Китая 13 амер. морских пехотинцев с переносными 2х1 0,5" (12,7-мм) зенитными пулеметами. Их тоже нет в комплекте.



Сборка форта

Имеем
Эпоксидная смола отличного качества, приятная на ощупь, почти без облоя и имеет детали на 21 позицию.
Фототравление также отличного качества и состоит из 85 позиций на 2-х листах. При чем 2-й лист (от детали 57 до 85) будет задействован только с пункта 18 сборочной инструкции. До этого ему перед носом делать нечего. На "верфи" и так хватает всякого "крайне нужного".
Ко всем орудиям прилагаются латунные стволы.
Для прожекторов есть отражатели серебряного цвета, а для такелажа в комплект включена тонкая белая нить.
Сборочная инструкция цветная и понятная. Имеет 22 пункта. Изображения этапов сборки показано методом 3-хмерного компьютерного моделирования с необходимыми подписями.
Для склейки использованы супер клеи Bison PRO и Tamiya CA.
Разнообразный ручной и электрический инструмент.

Общее

Клей Tamiya CA намертво хватает смолу от Blue Ridge models на порядок быстрее смолы от СМК. Как говорится: "Мяу сказать не успеешь ". Это относится и к остальным деталям.
Палубные леера устанавливаются в краевую расшивку форта. Это очень удобно. Также они хорошо подогнаны, но и косяки есть.
Была идея нацепить на леера спасательные круги, которые я видел на исторических фотографиях, но отказался от этого. Во время бомбёжек или обстрелов их попросту поразбивает шрапнелью.
Ввиду особенностей сцены диорамы, я не устанавливал летние казармы (дома) и кран, пропустив в сборочной инструкции пункты 5 - 13 и пункты 16 и 17. См. "Сцена диорамы".

Орудия

Данные по вооружению форта "Drum" не отличаются многочисленностью. Собирал "с бору по сосенке". ТТХ орудий, которые удалось найти, отличаются сильной размытостью.
Стволы орудий ГК и зенитных орудий направлены в стороны, описанные в разделе "Сцена диорамы".
Про боекомплекты орудий информации почти нет, а та, что есть, спорная.
А) 3-хдюймовые зенитные орудия.
Каждое 3-хдюймовое зенитное орудие состоит из 5 деталей: 1 латунный ствол, 1 смоляной корпус и ф/т станина, которая собирается из 3-х деталей. Для установки ствола просверлил в корпусе выемку d=0,5 мм. Производитель дает, видимо на всякий пожарный, 3 корпуса, а надо только 2.
До 1941 года на форте были 3-хдюймовые зенитные орудия М1917. Собственно, именно они изображены на всех фотографиях форта. В 1941 году привезли и установили новые 3-хдюймовые зенитные орудия М3. М3 - это модернизация М1917, которая в основном касается в изменении конструкции дульного тормоза и станины. Фотографий М3 на форте нет. Оба орудия М3 были разбиты японской наземной артиллерией в марте-апреле 1942 года.
С моделью форта "Drum" даются именно орудия М1917.
3-хдюймовые зенитные орудия имели название батарея Exeter.
На схеме форта "Drum" орудия расположены симметрично, но судя по фотографиям это не так. Фотографии нашел в книге Francis J. Allen "The concrete battleship". Разместил согласуясь с фотографиями.
ТТХ М1917. Год принятия на вооружение: 1915. Масса: 6 т. Дальность стрельбы по высоте/по поверхности: 7700/- м. Угол склонения/возвышения: 0/+90 градусов. Масса снаряда: 6,8 кг. Масса ВВ: 2,4 кг Скорость снаряда: 787 м/с. Расчет: 8 человек.
ТТХ М3. Год принятия на вооружение: 1928. Масса: 6 т. Дальность стрельбы по высоте/по поверхности: 9000/13500 м. Угол склонения/возвышения: 0/+90 градусов. Масса снаряда: 5,8 кг. Масса ВВ: 2,5 кг. Скорость снаряда: 853 м/с. Скорострельность: 25 выстр./мин. Расчет: 8 человек.
На снимках М3 (слева), М1917 (справа) и таблица зенитной стрельбы для М1917.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Б) 6-тидюймовые орудия М1908 MII в казематах М1910.
Модельные латунные стволы гладкие с казенной части, а казематы гладкие с передней. Для крепления стволов, в казематах просверлил небольшие выемки. Моделист может сам выставить для стволов любое разумное направление.
Я с трудом представляю, как эти орудия могли чистить.
Батарея левого борта носит название Benjamin K. Roberts, а с правого борта - Tully B. McCrea.
ТТХ. Масса установки: 5,7 т. Дальность стрельбы: 15500 метров. Масса снаряда: до 50 кг. Масса ВВ в снаряде: 13,5 кг. Угол обстрела из форта: 120 градусов на борт.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
В) 14-тидюймовые орудия ГК М1909.
14-тидюймовые орудия ГК состоят из монолитных смоляных башен с латунными стволами и декалями. Углы наклона стволов выбирает сам моделист. Для установки башен на место требуется немного подправить оба барбета, а то не влезут.
Литера "Е" на левых боках башен была не всегда. Даются декали для обоих боков башен. В книге Francis J. Allen "The concrete battleship" на снимке от 13 апреля 1945 года, я увидел литеру "Е" на левом боку носовой башни, значит в 1941 году на башнях было по 2 литеры. Перед нанесением декалей, их лучше порезать на отдельные фрагменты, так как у всех декалей одно общее прозрачное основание. Нанес на башни все 4 литеры. Позже прошелся по ним Sol(ом) и чуть обгадил, а то парадно выглядели.
Сделал несколько луж на крышах башен ГК клеем Tamiya CA.
Blue Ridge models предлагают установить вертикальные трапы, по 1 трапу с правых боков башен. На листе ф/т их дают с запасом - 5 штук. Во время стрельб из ГК трапов вовсе нет. В моем случае их тоже нет, так как батарее совсем не мешает открыть огонь по ползущим, идущим, бегущим и едущим японцам, не смотря на "настоятельные отговоры" летящих японцев. Плавать японцы, в радиусе действия этих орудий, не решались. По крайней мере в обозначенный выше период.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
ТТХ. Масса 1 башни (наружная часть): 63,1 т. Макс. угол возвышения стволов: +15 градусов. Дальность стрельбы: 18300 м. Масса снаряда: до 635 кг. Масса ВВ: 40 кг.
Носовая башня William L. Marshall имела угол обстрела 230-240 градусов, а башня John M. Wilson - почти 360 градусов, так как мешает мачта.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
После войны в 1945 году американцы обследовали японские попадания в форт. Было обнаружено более 3000 осколков от японских снарядов. Японцы по форту стреляли из наземных 105-мм, 150-мм и 240-мм орудий. Глубина ямок от попаданий в главную палубу не превышала 4 дюйма (10 см).

Ошибки конструкции модели и сборочной инструкции

1. В п. 2 ф/т лестница РЕ16 почему-то показана в 2 раза короче лестницы РЕ17. На самом деле они одинаковые. Так и должно быть. Это говорит о неточности самой комп. модели.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
2. В п. 4 обозначение РЕ15 стоит на пустом месте. Деталь (трап с перилами) с этим обозначением устанавливается в п. 3 и в другом месте.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
3. Оба леера РЕ05 слишком длинные. Немного загнул кончики. Это особенно странно потому, что все остальные леера очень хорошо подогнаны.
4. Указаны 2 одинаковых леера РЕ06. Реально на листе ф/т есть РЕ06 и РЕ06а. Леер РЕ06а имеет 1 дополнительную гибкую секцию, она обозначена прогибом перекладин, и ставится на левый борт в месте выхода бортовых лестниц РЕ16 или РЕ17.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
5. Не подписан пункт 18. Самой цифры нет. После 17-го (кран) пункта идет 19-й (такелаж). В пункте 18 происходит сборка ажурной мачты.
6. На мачте: Blue Ridge models сначала зачем-то предлагает в пункте 18 установить на мачте жесткие ограждения балконов РЕ61 и РЕ67 внутрь расшивкой. Зачем тогда расшивка? От части понять можно. Настилы – это брезент, расшивки крыш – это каркас, расшивки ограждений – это леера. Но видно-то не будет. В пункте 20 видно, что расшивка этих же ограждений уже снаружи, а вот крыши так и остаются расшивкой внутрь. Подобраться под козырьки брезентовых крыш, чтобы снять их расшивку, почти не реально.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
7. На мачте: в ряде мест вообще не указаны цвета окраски. Благо сама инструкция цветная, хотя это не 100% истина.
8. На мачте: для прохода на балконы с лестниц, необходимо расширить абсолютно все прямоугольные люки балконов на 1 секцию настилов или сделать лестницы чуть узкими.
9. На мачте: длины подпорок балконов 1-го и 2-го ярусов слишком длинные. Их надо обрезать почти в 1,5 – 2 раза.
10. На мачте: крыши на балконах 1-го (РЕ62) и 2-го (РЕ68) ярусов почему-то абсолютно одинаковые. Реально крыша РЕ62 по внешнему радиусу должна быть больше и давать козырек над балконом. Благо хоть размер совпадает с ограждением, а не меньше.
11. На мачте: производитель предлагает опереть подпорки под балконом 2-го яруса в перекрестия балок фермы 2-го яруса (РЕ69). На самом деле их надо опирать, в горизонтальную балку, идущую в 2 раза ниже.
12. На мачте: в инструкции перепутаны наименования ферм 2-го и 3-го ярусов - РЕ63 и РЕ69. Ферма, обозначенная как РЕ69, это РЕ63. На моем снимке РЕ69 находится под балконом. Благо историческая фотография мачты перед носом. Также этот снимок подойдет для п. 11.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
13. На мачте: деталь фермы РЕ63 (3-й ярус) невозможно протащить через крышу балкона 2-го яруса так, чтобы она касалась настила балкона 2-го яруса. Не хватает более 5 мм.
14. На мачте: 2 лестницы РЕ70, идущие от маленького балкончика 3-го яруса на настил балкона 2-го яруса, предлагается поставить под углом к вертикали. Реально, они даже в вертикальном положении не дотягивают до балкона 2-го яруса на те же более 5 мм.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Резюме по вышесказанному: часть ошибок находятся вне данного пункта в текстах. Еще ряд ошибок я не стал указывать. По большому счету, их число должно перевалить за 20, что для модели с небольшим числом деталей слишком много.

Мачта

Я полностью согласен с коллегами, собиравшими форт "Drum" в масштабе 1/700, что работа над мачтой очень сложная. Правда у меня масштаб в 2 раза крупнее и от этого несколько легче. Хотя... Своих мин и здесь хватает.
Здесь много работал очень тугим самозажимным пинцетом Pro'sKit и клеем Tamiya CA, который быстро скреплял место стыка. Порой даже слишком быстро.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Надо быть крайне аккуратным при установке лестниц внутри мачты. Все лестницы расположены в 1-й плоскости относительно продольной оси форта. Также они расположены почти вертикально, кроме 2-х лестниц, расположенных на 3-м и 4-м ярусах.
А) 1-й (нижний) и 2-й ярусы.
Крыши балконов и сплошные ограждения 1-го и 2-го ярусов сделаны из ф/т с расшивкой. На листе ф/т они находятся в виде разверток. Чтобы скрепить их воедино, я взял щиты от летних казарм, которые у меня не востребованы и приклеил их с внутренней стороны.
Б) 3-й ярус.
Под балконом прикреплен маленький балкончик, на который ведет 1 лестница. В свою очередь, на маленький балкончик с балкона 2-го яруса ведут 2 лестницы.
Судя по историческим фотографиям, прожекторы на балконе были не всегда. Этот момент на усмотрение моделиста.
В) 4-й ярус.
С балконом надо быть внимательнее. Надо чтобы люки деталей балкона РЕ78 и РЕ79 четко совпали. Ферма РЕ76 единственная на всей мачте, выполненная в форме цилиндра. Также балкон 4-го яруса это единственный балкон, на который лестница ведет снаружи фермы.

Такелаж и антенны

При установке антенных мачт не стоит ориентироваться на расшивку балконов 3-го и 4 ярусов. Единственный близкий ориентир надо сделать самому в виде стыка леера РЕ75 на балконе 3-го яруса. У этого леера стойки диаметрально противоположны. Также под этим балконом крепятся основания 2-х антенн и нить такелажа. Дальним ориентиром является расшивка главной палубы.
Наиболее тонкие места такелажа представлено в виде ф/т. Еще часть такелажа дается в виде лески d=0,002 дюйма (0,6 мм). Я решил работать своими привычными черными нейлоновыми нитками d=0,1 мм.

Окраска

Окрашивал кистью и аэрографом акриловыми красками Tamiya. Кисти Revell. Аэрограф Hansa 481.
Производитель предлагает красить форт в цвет Concrete (Бетон). Судя по зеленоватому цвету пигмента от MIG Р026 Concrete, вряд ли стоит это делать, а то получите форт светло-зеленого цвета. Самый близкий к нему цвет – XF-12 IJN Grey.
Для самого форта взял XF-20 Medium grey.
Все орудия с башнями, казематами и станинами, леера и фермы мачты окрашены в XF-53 Neutral grey.
Все вентиляционные выходы и труба из электрогенераторной окрашены в Х-11 Chrome silver.
Все деревянные настилы окрашены в XF-64 Red brown.
Жесткие ограждения балконов и крыши на мачте предлагается окрасить в цвет Canvas – Холст, брезент. Цвета у холста и(или) брезента бывают разными. Я выбрал XF-52 Flat earth.
Испачкал весь форт, пройдясь пастельными мелками от Reeves. Пробовал смывки, но результат меня не вдохновил, и я их смыл.
Лак TS-13 и TS-79. Я специально лакировал, держа баллон поближе к модели, чтобы на поверхностях оставались капли лака. Водяные брызги от разрывов 250-кг авиабомб еще никто не отменял.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг

Доработки

Флаг

Декали флага в комплекте нет. Флаг взял от Бегемот. Хотя флаг над фортом развивался не всегда, но в условиях темы диорамы он актуален.

Деталь R2

Никак не ожидал такой пакости, но деталь R2, которой не было в комплекте и которую мне отдельно прислали, меньше необходимого размера по внешним габаритам. На комп. модели само собой всё красиво и ровно, хотя без ляпа и здесь не обошлось. Подробнее чуть ниже.
Форт по бортам должен быть гладким, а здесь получаются уступы шириной ~1,5 мм с каждого борта. Со стороны транца уступа нет.
Я скачал инструкцию с головного сайта Blue ridge models в формате *.pdf. Во время ее просмотра в ночную смену на компе на работе, увидел фотографию модели форта в полупримерочном виде (без мачты), с подставленной деталью R2.
Вон он, тот самый уступ. Он неплохо виден по ближнему борту сразу за верхней частью смоляной трубки, которая опирается на пол.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
У меня в загашнике завалялся лист белого пластика от Tamiya толщиной 1 мм. Оставшуюся толщину добрал модельной шпатлевкой. Отшлифовал шкуркой и залил весь корпус белой баллонной грунтовкой.

На исторических фотографиях хорошо видно, что перепада по уровню борта НЕТ. При этом есть перепад по бортовому канту.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг

Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Я сам перепад по бортовому канту не сразу заметил, поэтому здесь граница несколько размыта.
На модели форта "Drum" от OKB Grigorov в масштабе 1/700 этот ляп тоже есть. А поскольку у меня масштаб в 2 раза крупнее, то и перепад ярче выражен.

Лодки

Добавил 2 полузатопленных лодки, левее левого борта форта. Они остались от одного из раннее собранных кораблей. Точнее это 1 лодка, только распиленная.
Еще 2 лодки перевернутые. Мало ли кто был в проливе, когда всё началось. На одной из лодок местные рыбаки.
Перевернутые лодки от Hasegawa, а полузатопленные от Tamiya. Все окрашены в XF-53.
Рыбаки от Pit Road и окрашены в XF-1 Flat black, XF-15 Flat flesh и XF-63 German grey.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг

Подставка

В качестве подставки использовал доску размером 35,5 х 39,5 см, которую, в комплекте с 2-мя меньшими досками, приобрел в строительном магазине за 610 рублей.
Внутренняя часть доски имеет неглубокое, но большое по площади углубление. Я его замазал шпатлевочной смесью, которая осталась от небольшого ремонта у меня в квартире в сентябре. Смесь сохла в ванной комнате на стиральной машине около суток – тепло, ровно и сухо.
После высыхания шпатлевки, для единого цвета всей поверхности подставки, прошелся тамиевской белой грунтовкой из баллона. Грунтовку не жалел, вылив на подставку почти весь 180-мл баллон. СМАЧНО ВОНЯЛО НА ВСЮ КВАРТИРУ "АРОМАТОМ ЦВЕТОВ"!!!
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг

Приступаем к водным процедурам

На подставке, перед имитацией воды и установкой водных столбов от разрывов авиабомб, надо за раннее определиться с положением модели форта. Можно банально переборщить с окружением и не оставить место для того, кого, собственно, собираемся окружать.
После завершения работ с подставкой, я разметил маркером положение форта на подставке. Изначально я предполагал установить форт четко по диагонали подставки и от этого исходил при имитации водных столбов, но в итоге решил разместить, как на карте. Благо окружение это позволило. После этого можно приступать к имитации водной поверхности.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг

1. Имитация водной поверхности

Для имитации воды использована паста от Vallejo "Water effects – Atlantic blue". Не видел смысла искать пасту "Pacific blue". Всё равно почти не отличить. Сохнет порядка 6 часов, поэтому лучше эту операцию проделать вечером, а лучше сутки. Паста почти без запаха. Кисть моется в обычной воде.
Чем толще слой пасты, тем темнее будет вода и тем дольше будет сохнуть.
Также я применял акриловую краску X-23 Clear blue и XF-8 Flat blue.
Судя по карте, вокруг форта глубины 30-40 метров, поэтому четких светлых зон отмелей на диораме быть не может. Светлые пятнышки на воде диорамы - это остатки от водных разрывов, которые сильно перемешали водные слои.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг

2. Имитация разрывов авиабомб в воде

А) Структура водного столба.
Структуру водного столба от разрыва авиабомбы взял с исторических фотографий и видеокадров. Как видно на фотографиях ниже, высота водного столба от падения 250-кг бомбы могла быть 70 метров. То есть это 20 см на модели. Я посчитал, что для диорамы высоты 10-11 см вполне хватит. В противном случае они станут доминантами на диораме, что меня совсем не устраивает.
На исторических фотографиях британский авианосец HMS "Ark royal" в Средиземном море 9 июля и 27 ноября 1940 года под 250-кг авиабомбами итальянских горизонтальных бомберов SМ.79. Все в "молоко"! "Делай добро и бросай его в воду".
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Форт "Drum" с высоты 6000 футов (~1800 метров) 27 января 1945 года в момент попадания в него авиабомбы массой 2000 фунтов (~907 кг) с амер. бомбера В-24 из 5th AF, 43rd BG, 64th BS (5-й воздушной армии, 43-й бомб. группы, 64-й бомб. эскадрильи). Внутри форта японский гарнизон. В воде следы шрапнели. Повреждения минимальные.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Бомбить форт "Drum" 100-кг бомбами - это пустой расход боеприпасов.
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Напомню, что толщина верхнего свода форта 6 метров. Скорее всего авиабомбы ставились без замедления взрывателей.
Б) Изготовление водных столбов.
Для изготовления водных столбов, в качестве основы, использованы прутки от Evergreen, для которых предварительно просверлены выемки в подставке. Сами столбы сделаны в 2 этапа простым наращиванием объема. Состав: силикон фирмы "Soudal" + растворитель для силикона "Soudal" + акриловая краска Tamiya XF-2. Смесь готовится за 5 минут. Работал без перчаток шпателем от Tamiya. Кожу не разъедает. По крайней мере сразу.
Во время нанесения смеси на прутки, лицо лучше держать на расстоянии не менее 40 см от посуды, в которой химичил, так как смесь выделяет резкие летучие пары, ощутимо бьющие по глазам (слезоточивость) и мозгам (будет "мирный зомби"). По запаху мне эти пары напомнили из органической химии "реакцию Черного джина" (конц. серная кислота + сахарная пудра).
После работы шпатель вытер обычной салфеткой. Каждый этап сохнет по нескольку дней. То есть я дважды вонял на всю квартиру в течение недели.
Силикон с растворителем я купил в строительном магазине. Он в форме пластикового тюбика объемом 80 мл и не требует пистолета.
Я не стал показывать оглушенную и убитую авиабомбами рыбу, вплывшую вверх брюхом. Я не некрофил.

Заключение

Модель хоть и отличная, но "сырая". Об этом четко говорит пункт "Ошибки конструкции модели и сборочной инструкции" в разделе "Сборка форта", в конце которого резюме.
Я думаю модель форта можно сделать с видом и на сегодняшний день.
О своих личных впечатлениях я могу сказать, что всё-таки работать с диорамой мне понравилось. Я получил опыт, которого у меня не было.
Особенно хорошо и легко собиралось, когда я простудился и температура поднималась до 38,3 градусов.
P.S. Это стекло на двери на входе в комнату. Чем не волны для морской диорамы?
Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Всем спасибо за внимание.





» Информация о статье
57 в 17.11.2012 - 13:32
Тема: Blue Ridge models 1/350 Fort Drum – Японский блицкриг
вода красивая, и все остальное тоже,

может имеет смысл перекрасить мокрый бетон темно-серым, под цвет мокрого бетона?
U-boot в 18.11.2012 - 11:19
Здесь уже не исправить.

Добавлено спустя 4 минуты 33 секунды:

На всё ушло 2 недели.
airfixer в 18.11.2012 - 15:55
Тема: Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Очень хорошая модель и диорама.Сначала думал , что это линкор.
Лодочник в 18.11.2012 - 17:44
Тема: Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Да, я тоже засомневался, увидев синие "разводы" на стенке. М.б. вернетесь к этому вопросу позже? А так - очень хорошая диорама, понравилась!
симон в 19.11.2012 - 00:26
Издалека и вправду похоже на столбы воды! Наверное, мало кто отваживался до автора на подобный эксперимент! Очень смело и новаторски! Кроме того, впечатляет масштабная фотосессия и статья, больше похожая на трактат! Считаю, грандиозная работа. Очень подробно и скурпулезно подобран материал, да и диорама на общих фото лично мне кажется весьма достойной! С уважением, Симон
U-boot в 19.11.2012 - 09:41
Спасибо за комментарии.
Имитацию водных столбов я сделал ориентируясь на видео от масштаба 1/700, которое нашел в интернете.
Статью я пишу параллельно сборке и в целом могу сократить на финише, но в данном случае я этого не делал. При чем редактирование идет вплоть до нажатия кнопки "Отправить" здесь на форуме.
2 рыбака были добавлены как раз в самый последний момент.
Danila77 в 19.11.2012 - 13:13
Костя, хорошо получилось.
Соглашусь с коллегой
динственное что немного смутило это имитация волны на стенке форта,
но ведь это первый опыт. :wink:
Надо было тебе поучаствовать в ГБ "диорамы"
U-boot в 19.11.2012 - 16:20
Надо было тебе поучаствовать в ГБ "диорамы"
Я еще 1 диораму готовлю, но на суше. Она будет заметно сложнее. Материал уже приготовлен.

Добавлено спустя 3 часа 32 секунды:

Кстати, редактор не изменил расположение ни одной фотографии и ни одной строки. Статью вы видите на 100% в авторском исполнении. На заливку у меня ушло порядка 3 часов.

На счет волны на стене форта я малость переборщил. В то же время, нельзя исключать падение бомбы в упор к стене. Из-за этого белой пены от брызг почти нет, а волна есть, как от торпеды. Да и сторона как раз согласуется с северным направлением, откуда и прилетели бомбардировщики.
U-boot в 21.11.2012 - 01:11
Я тут покопался в загашнике. У меня есть материал для земно-водной диорамы. У меня есть десантный корабль LST с десантом из разнообразной сухопутной техники и пехотных десантных катеров.
Oleg83tt в 30.11.2012 - 15:01
Тема: Blue Ridge models 1/350 Fort Drum – Японский блицкриг
Очень стильно получилось.

Добавить свою статью | Обсудить на форуме

Вы должны быть пользователем сайта, чтобы комментировать статьи!
Зарегистрироваться

» Социальные сети


ScaleModels.ru - сборные масштабные модели. © 2005-2015. Работаем на сервере FastVPS.ru
Privacy Policy
