Heller 1/400 Zerstorer Z-31

 Модель немецкого эсминца Второй мировой. Набор от Heller довольно старый, наружная расшивка грубая деталировка.

При постройке дополнительные наборы(афтемаркет) не применялись. Модель строилась в рамках GB Флот II (Group Build: Ships - II)
Обзор постройки модели можно посмотреть тут.

В модели были заменены все стволы орудий на подходящие по диаметру иглы. На 37 мм зенитных орудиях еще и щит из фольги.

 Спаяно из тонкой медной проволоки леерное ограждение и трапы.
Высота леера = 3 мм (в масштабе 1:400 это =1,2м), расстояние между тросами 0,7-0,8 мм, расстояние между стойками = 5 мм . Сами тросы проволока диаметром 0,08мм (тоньше не встречал), стойки проволока диаметром = 0,12 мм.
Леерное ограждение в процессе. Уже спаяно но еще не резано.

 Из пластика и сеточки сделана антенна радара.
Переделана рубка, заменено толстое пластиковое ограждение и перешит внутрь деревянный настил (палуба рубки).   Переделана подставка. Переделаны кронштейны крепления дейдвудов.

  Заменены флагшток и гюйс-шток на проволочные. Сделал кое-какое крепление на кран для спасательного катера. И так остальное по мелочам...

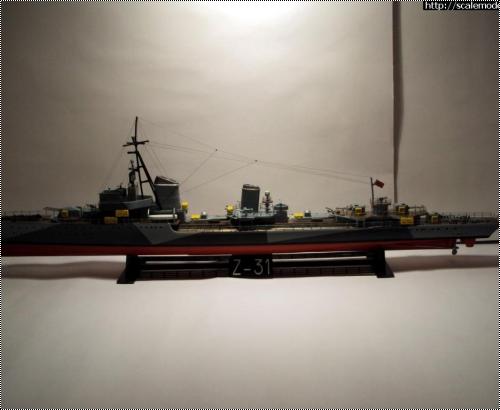

 Окончательный вид:









 Из явных косяков:

1. Перетянул растяжками мачту антенны. Деталь повело потому что она тонкая и пластиковая. Хотя растяжки сильно не натянуты.
2. Не докрасил трубы и рубку в камуфляж. Причина - скотч стал подрывать краску с грунтом.
3. Цвет спасательных плотиков остался под вопросом.

 Всем приятного просмотра.

» Похожие статьи Mirage Hobby 1/400 U-boot type VIIC U-571 FlyModels 1/150 Typ IA - подводная лодка Heller 1/400 U-Boot Type VII C - Волчара от Heller

fokkerd21 в 23.11.2011 - 17:43 Тема: Zerstorer Z-31 1:400 Heller - ГОТОВО http://scalemodels.ru/articles/4884-Heller-1-400-Zerstorer-Z-31.html Посмотрев решил возродить свой долгострой. Я успел только корпус склеить и покрасить низ в красній цвет. И вот модель снова в работе. Начал делать трубы. Приклеил неддостающие детали на низ корпуса (не крашеные). Заменил валы на иголки от шприцов. Доделал подставку.

U-boot в 23.11.2011 - 19:17 Удачи!:grin: Можно также ориентироваться на мой Z-25. Не ах ти какой, но тоже ориентир.:wink:

Graf_Fridrih в 23.11.2011 - 22:53 Тема: Re: Zerstorer Z-31 1:400 Heller Заменил валы на иголки от шприцов. Имхо уж больно они сильно вниз уходят, да и кронштейны почему то круглые :shock: А длина дейдвудов точно различная? Ну и цвет подводной части на мой взгляд светловат А так успехов в работе :wink:

fokkerd21 в 24.11.2011 - 00:19 Удачи!:grin: Можно также ориентироваться на мой Z-25. Не ах ти какой, но тоже ориентир.:wink: Ссылочку плизз, куды смотеть. Добавлено спустя 4 минуты 16 секунд: Re: Zerstorer Z-31 1:400 Heller А длина дейдвудов точно различная? По ходу да, различная. ... да и кронштейны почему то круглые Покажите что имеете ввиду. Вы меня извините делетанта за глупые вопросы, надводный корабль собираю впервые.

XORST в 24.11.2011 - 00:21 Ну и цвет подводной части на мой взгляд светловат Именно для немецких кораблей. http://www.hobbyforyou.ru/catalog/2919-15783.html [url=http://postimage.org/image/s0miqvp15/][/url] Может пригодится. http://ral.ru/classic_colours

fokkerd21 в 24.11.2011 - 00:23 Ну и цвет подводной части на мой взгляд светловат Именно для немецких кораблей. http://www.hobbyforyou.ru/catalog/2919-15783.html [url=http://postimage.org/image/s0miqvp15/][/url] Может пригодится. http://ral.ru/classic_colours Не понял, так я попал в цвет (с учетом масштабного высветления), иль нет?

XORST в 24.11.2011 - 00:29 Не понял, так я попал в цвет (с учетом масштабного высветления), иль нет? Вам самому нравится? Мне все цвета кажутся светлее чем есть на самом деле,вот такая особенность зрения.

fokkerd21 в 24.11.2011 - 00:30 Не понял, так я попал в цвет (с учетом масштабного высветления), иль нет? Вам самому нравится?.. Да!

motzkin в 24.11.2011 - 00:55 Graf_Fridrih уже опередил меня с замечанием по кронштейнам. Они в сечении должны напоминать профиль крыла самолета. Неплохо и стык кронштейна с днищем зашпаклевать. Вот тут еще есть картинки Это конечно не ваш корабль, но станет понятнее.

fokkerd21 в 24.11.2011 - 01:04 Понятно, попробую исправить.

Graf_Fridrih в 24.11.2011 - 01:33 Понятно, попробую исправить. Не забудь, что валы винтов слишком сильно вниз уходят

XORST в 24.11.2011 - 06:04 Да! Вот и ответ. Есть у Вас или нет,но на всякий случай скину. http://www.wunderwaffe.narod.ru/WeaponBook/Fleet.htm http://www.wunderwaffe.narod.ru/Magazine/MK/2004_10/index.htm

U-boot в 24.11.2011 - 08:39 Ссылочку плизз, куды смотеть. Вот ссылка: http://scalemodels.ru/articles/4162-Trumpeter-1-350-nemeckijj-jesminec-Z-25-tip-1936a .html Я отлично знаю качество Heller и мороки с ним будет много.

fokkerd21 в 24.11.2011 - 10:33 Колеги спасибо!

fokkerd21 в 25.11.2011 - 12:59 Колеги извините, я так в наглую влез в ГБ, не спросив разрешения :oops: :oops: :oops: Может чё нарушаю? Лутше узнать заранее. Я здесь участвую в еще одном ГБ, но там мою тему просто модераторы перенесли (с моего согласия). А тут я сам создал прямо в ГБ.

U-boot в 25.11.2011 - 13:06 Главное - соблюдать условия ГБ.

fokkerd21 в 01.12.2011 - 13:01 Продолжил работу. Покрасил подставку - черный, название выделил серебрянкой. Заменил держатели валов винтов на обрезки травления, и уменьшил их высоту. Доделал рубку, заменил толстые борта на тонкие из пластика, нарезал имитацию деревяной палубы. Сделал антену радара из тянутого литника и мелкой сеточки. Покрасил верхние части труб в цвет метала, середина - черный.

U-boot в 01.12.2011 - 13:46 Интересный подход с радаром.:idea: Дело конечно хозяйское, но ватерлинию надо править. Видны неровности. Не забудь показать черным цветом окна на рубке. Да, делать неудобно, но реально. Это сразу ее "оживит". Можно слегка расширить отверстия в палубе рубки под ф/травлёные лестничные трапы, которые чуть шире обычных пластиковых.

fokkerd21 в 01.12.2011 - 14:03 Интересный подход с радаром.:idea: Дело конечно хозяйское, но ватерлинию надо править. Видны неровности. Не забудь показать черным цветом окна на рубке. Да, делать неудобно, но реально. Это сразу ее "оживит". Можно слегка расширить отверстия в палубе рубки под ф/травлёные лестничные трапы, которые чуть шире обычных пластиковых. Про радар не понял? Фототравленого радара нету, как смог сделал с нуля. Тот что в наборе- просто кусок пластика. Ватерлинии еще нету, просто покрашен низ корпуса, верх- это грунтовка. Буду красить рубку обязательно покрашу окна в черный цвет, проблем с этим не вижу Фототравленых трапов и лееров у меня нету, не знаю буду ли брать, попробую сделать сам, если получится.

U-boot в 01.12.2011 - 14:12 Имею ввиду изготовление радара. Вопрос на предмет опытности: А много моделей уже есть? Трапы и леера лучше купить. У ф/травленых трапов есть перила. Они сильно в глаза бросаются. Про леера даже говорить нечего - это очень заметно. Хотя аккуратно собранная изкоробочная модель тоже отлично.:wink:
