Tamiya 1/48 Fw-190A-8/R2

Здравствуйте друзья и коллеги по увлечению. Представляю на ваш суд модель истребителя FW-190A-8/R2. Модель строилась в рамках проекта «Тренажёрная» под чутким руководством Анатолия Лысенко (aka Rowdy). Пользуясь случаем, хочу поблагодарить Анатолия за то, что, во-первых, вызвался быть моим наставником, а во-вторых, оказался очень талантливым преподавателем и наставником. Должен сказать, что, на мой взгляд, для начинающих моделистов проект «Тренажерная» очень хороший старт и также наглядное пособие для тех, кто захочет повторить постройку аналогичной модели.



Что характерно и неожиданно было, что модель я строил более чем 2,5 года. Не ожидал, что стройка так затянется. Хорошая и главная новость, что мы с наставником дошли до финишной прямой, и должен сказать, что это время было не зря потрачено. За это время я овладел, или вернее сказать попробовал силы в различных технологиях современного масштабного моделизма, которые смогу применять в своих дальнейших проектах.

Прототип

Что могу сказать по прототипу. Конкретно по данному самолёту не нашёл много информации, могу в общих чертах сослаться на данные с сайта «уголок неба» по модификации FW-190A-8. Индекс R2 в модификации, если я правильно понял, обозначает наличие 2-х крыльевых пушек MK.108. Что касается пилота Вилли Максимовича, «Чёрную Восьмёрку» которого мы строили , то краткая библиографическая справка, касающаяся его подвигов, совершённых на этом самолёте, есть здесь
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Набор для стройки FW190A-8/R2 был выбран в масштабе 1/48 фирмы Tamiya, артикул производителя № 61095. Фирма Тамия славится хорошим качеством своих моделей, в частности, что касается стыкуемости. Поскольку в данном проекте мы фокусировались на покраске и эффектах, то и модель была выбрана такая, чтобы доставляла мало проблем при сборке.

Афтермаркет

В качестве афтермаркета использовалась плата фототравления от Eduard FE343, содержащая в основе своей детали для кокпита. Остальные доделки делались из подручных материалов

ВМГ - винтомоторная группа (включая кок винта). Двигатель, точнее его имитация, которая видна через вентилятор, была взята из набора и доработана медной проволокой для имитации проводки, идущей к свечам зажигания.
Tamiya 1/48 Fw-190A-8/R2

Далее по мотору была слудующая последовательность: грунтовка mr. Surface 1200, серый цвет tamiya xf-1+xf2, фильтр из xf-1, алюминииевый металлик, глянцевый лак microscale, смывка маслом.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Кок винта и пропеллер

Кок красился в черный, покрывался сатиновым лаком, на лак декаль обработанная microscale set и sol. Пропеллер соответственно Н65-RLM70 от Gunze. Втулка металликом от mr.hobby:
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Ниши шасси, шасси, щитки и стойки шасси

Всё это хозяйство красил RLM-02 mr.hobby, задувал глянцевым лаком microscale, далее смывочкой и на последок матовым лаком. В промежутках делал высветления выступающих частей, плюс добавил гидравлику. Очень долго корпел над колёсами, чтобы получилась высокохудожесвенная грязь. Применялись фильтры смешанные из коричнево земляных цветов от тамии - XF52, XF68
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Кок-пит

Основу кок-пита составило фототравление от эдуарда FE343, всякие рычажки красились цветным акрилом tamiya, далее глянцевым лаком, смывкой и опять лаком, но матовым. Пришлось повозиться с прицелом, т.к. прозрачный лак tamiya x-19 smoke не хотел растекаться по стеклу прицела. Выход был подсказан коллегой steinhoff, который посоветовал использовать плёнку для фотоаппарата вместо покраски прозрачной пленки smokу’ом:
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Планер

Сборка планера особых проблем не вызвала. Это Tamiya. Разве что над стыками половинок фюзеляжа пришлось попотеть, но это проблема кривизны рук. По капоту был небольшой косяк от тамии, выражавшийся в сильно выпиравшем бронекольце по отношению к капоту, но несколько проходов капотом по наждачной бумаге исправил положение за минуту.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Покраска

Это был, без сомнения самый увлекательный этап сборки. Сначала планер был задут грунтовкой Mr. Surfacer от Mr.Hobby, восстановлена расшивка, где необходимо, и далее по расшивке нанесён прешейдинг чёрной краской tamiya xf-1.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Отдельно стоит упомянуть историю с компрессором. В самом начале покрасочных работ сдох китайский компрессор JAS 1202 и было принято решение построить самостоятельно компрессор на базе холодильного компрессора и 3-х литрового ресивера. Далее этот компрессор эволюционировал также в самодельный компрессор с 9-ти литровым ресивером, но уже похожий на коммерческие аналоги немецких и итальянских производителей. Понятно, что это уже другая обширная тема, но суть в том, что за время постройки модели также была освоена профессия строителя компрессоров. Уже пользуюсь два года, не нарадуюсь.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Далее был покрашен капот, для его покраски было использовано несколько цветов с целью имитировать эффект того, что данная часть подвержена сильным перепадам температур, поэтому со временем к базовому цвету добавляются ещё дополнительные цвета. Итак, были использованы следующие цвета: XF-63 German Grey – базовый, XF-53 neutral grey – высветления, XF-57 Buff и XF-52 Flat Earth для добавления дополнительных цветов, имитирующих выгоревшую краску. Далее фильтр на основе базового XF-63. Очень «богатый» по цветовой гамме при этом получился капот, на мой взгляд.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

После капота низ крыла и фюзеляжа был покрашен в RLM76, далее маски на верхней части и база RLM75, далее опять маски под камо и RLM 74. Затем началось самое сложное, на мой взгляд – нанесение моттлинга или, в простонародье, размытые пятна по бокам фюзеляжа, характерные для немецких самолётов. Уж и долго я с ними мучился: и тренировался и переделывал несколько раз, сменил (точнее перепробовал) при этом три аэрографа, но в конечном итоге тоже победил и эту технологию.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Декали

Далее всё пошло более менее по накатанной. Задул всю модель глянцевым лаком от Microscale и стал наносить декали. После декалей прошёлся по всему планеру сатиновым лаком, подготавливая модель для нанесения эффектов.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Эффекты

Наконец пришло время для эффектов. В первую очередь была нанесена смывка. Использовались готовые смывки MiG Neutral и MiG Dark. Neutral на светлой поверхности RLM-76, немного затемненный Neutral на светлом камуфляже и Dark на тёмном камуфляже.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Далее применялся метод масляных точек. Использовалась масляная краска цветов сиена, чёрная и белила, а также растворитель для масляных красок от Maimeri.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

В завершение в районе стыков крыла и фюзеляжа по расшивке были добавлены загрязнения от ног ходящих и следы от выхлопа мотора. Для следов от ног был приготовлен фильтр по следующей рецептуре 2:XF-2+1:XF-52+1:XF-68, а для выхлопа - 10% XF-10 Flat Brown +3% XF-1 Flat Black.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Финал

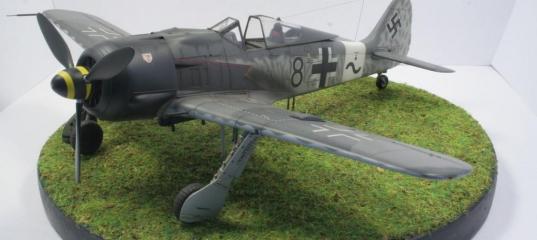

В завершение на планер была установлена вся мелочовка: стойки шасси, сдвижной фонарь, пропеллер, костыль, пулемёты и пушки, ПВД, и натянута антенна из мононити от детского бантика. Для пущей живописности была сооружена подставочка с имитацией травяного покрытия. И наконец, модель была готова.
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2
Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2 Tamiya 1/48 Fw-190A-8/R2

Такой вот получилась стройка «длинною в жизнь». Признаюсь, морально стройка меня вымотала, но результатом я очень доволен. Как говорится, «всё, что нас не убивает, делает нас сильнее». Далее остаётся закреплять полученные навыки и расширять их ассортимент, поскольку различных техник ещё «вагон и маленькая тележка».
Спасибо за внимание.

Ссылка на стройку.



» Информация о статье
US_andy в 11.10.2016 - 21:20
Тема: Tamiya 1/48 Fw-190A-8/R2
За модель крепкая четверка!

Пара придеризмов по худ. части:
Закрашен прешейдинг, (но это у многих, все кажется что пестро). Отсутствуют сколы и потертости до металла (а это вообще мало кому удается, и мне в том числе)

За подачу материала - пятерка! Если бы не финальные фото на траве и на белом фоне, так и вообще пять с плюсом. ;)
Фотки преотличные! И по глубине резкости и по четкости, и по цветопередаче.

Если будете продолжать по теме люфтов, дам вам один совет по нанесению уголков:


#
Зеленым режете на листе с декалями. Аккуратно переносите крест на крыло/фюзеляж, если уголки поедут - спозиционируйте их по линии отреза. дайте декали прихватиться мин 10-15. Острым ножом по красной линии режете декаль либо по линейке, либо от руки - аккуратно, практически не надавливая. Снимаете прозрачную подложку, и радуетесь.
andrey_ya в 11.10.2016 - 22:57
Тема: Tamiya 1/48 Fw-190A-8/R2
Спасибо, коллеги, за отзывы. Замечания приму к сведению в следующих стройках. Подумываю переснять финальную фотосессию на синем однородном фоне, раз уж белый и трава так всем не нравится. Откровенно, мне синий тоже больше по душе.
Bertych в 13.10.2016 - 03:14
Толковая подача материала, прочтение совсем не напрягает необходимостью домысливать, ценю и ставлю за это "плюс"!
Моделька вышла аккуратная, надеюсь, что дальше будет ещё интереснее.............. :grin:
Roman-Nord в 13.10.2016 - 15:12
Тема: Tamiya 1/48 Fw-190A-8/R2
Салют,всем!
Молодцы оба и руководитель работ и исполнитель! Модель получилась отличная на выходе.
lavka в 14.10.2016 - 15:23
Тема: Tamiya 1/48 Fw-190A-8/R2
Очень понравилась модель, очень! Поздравляю с настолько отличным стартом!
Anonymous в 09.11.2016 - 15:45
Извиняюсь, что так поздно с комментарием, но только сейчас увидел результат работы.
Круто! Модель получилась шикарная!
Грамотный и обдуманный методичный подход - и результат выше всяких похвал.

Полностью соглашусь с коллегой AC:
Пожалуй, лучшая работа, построенная в "Тренажерке". Очень гармоничная. И фото хорошие.

Так держать!!!
andrey_ya в 05.03.2017 - 23:54
Коллеги! Спешу поделиться радостью. Вот такие плюшки моделька привезла сегодня с XVII Всероссийской выставки, проводившейся клубом-магазином "Техника Молодёжи" в Центральном Детском Мире на Лубянке в Москве:

#
Илья_Велижанин в 06.03.2017 - 12:28
Коллеги! Спешу поделиться радостью.
С чем тебя Андрей искренне поздравляю.
Anonymous в 06.03.2017 - 15:39
Мои искренние поздравления!
andrey_ya в 07.03.2017 - 20:59
Спасибо, друзья!
